Mehari Stromlaufplan nach Bj. 81

[visa-club]

Hallo,

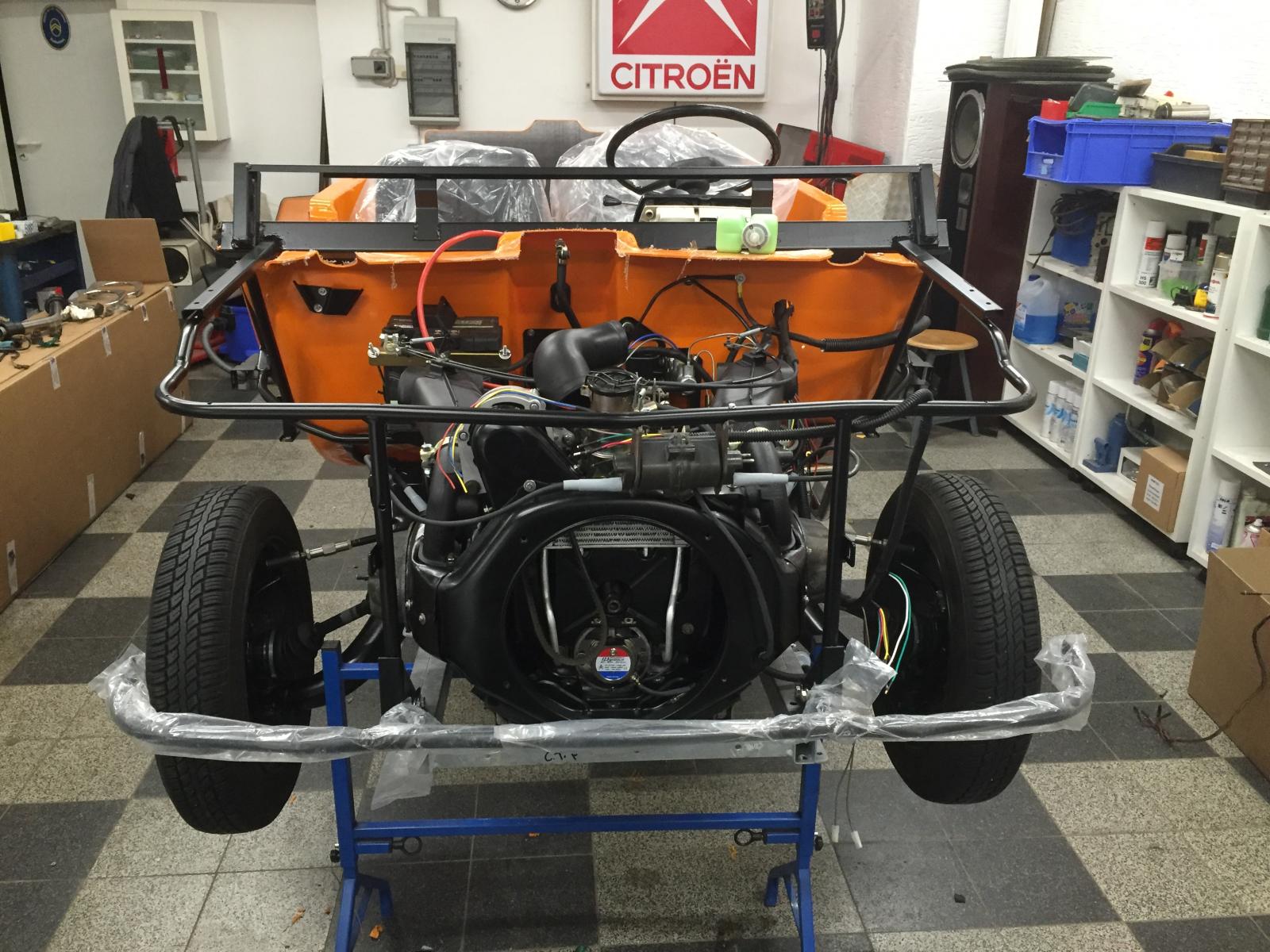

bin gerade dabei einen Mehari neu aufzubauen. Mehari der letzten Baureihe mit dem großen Tacho. Habe mir leider einen Kabelbaum aus Frankreich schicken lassen. Habe alles angeschlossen bekommen ausser dem LIMA-Regler. Der Kabelbaum hat vier Anschraubösen, der alte 3 Flachstecker.

Jetzt bin ich auf der Suche nach einem Stromlaufplan für den Mehari - kann mir jemand helfen bzw. hat jemand einen Stromlaufplan?

Bearbeitet 30. Dezember 2015 von visa-club

[musikinstrum_ente]

Hi,

der einzige Stromlaufplan mit 4 Leitungen zum Regler, den ich auf die Schnelle gefunden habe, ist der von der Acadiane 78-81. Hier sind neben den Leitungen zur Lima und geschaltetes Plus zwei Masseleitungen eingezeichnet. Eine sollte zum Massekontakt am Getriebe (oder wo am Méhari eben die Masse verschraubt ist) gehen, die andere scheint nur für die Fernlicht- und Blinkerkontrolle zuständig zu sein. Du kannst ja mal messen ob du Durchgang zu den Masseleitungen der beiden Kontrollleuchten hast.

Hast du das Handbuch 854? Sonst kann ich später noch die Pläne hier einstellen.

Viele Grüße
Patrick



EDIT: Hab etwas gefunden: http://www.mcda.com/img/cms/dossier-technique/schema-faisceau/faisceau-AV-mehari-1978-1982.pdf

Kommt der Kabelbaum von dort?

Bearbeitet 30. Dezember 2015 von musikinstrum_ente

[...hannes]

Unter folgendem Link findest du den groß herausgezeichneten Schaltplan eines Drehstromgenerators (2CV6) samt Regelkreis. Damit sollte dann eigentlich Klarheit einkehren.

https://www.franzose.de/shop_downloads.php?did=92



lg

[visa-club]

Hallo,

Danke für eure Antworten. Ja der Kabelbaum kommt von MCDA!

Werde das am Montag direkt ausprobieren und euch dann eine Rückemeldung geben.

Danke nochmal.

Gruss

Frank

[jozzo_]

Wenn der Kabelbaum von MCDA kommt dann halte Dich an deren Anleitung. Du hast einen anderen Regler drin, den tausche und dann wirds klappen.
