(natürlich auch für AX, BX und CX anwendbar)

Da mich die originalen Lämpchen nicht so überzeugt haben, weil nur Funzeln, und zu viel Wärme, hab ich mal mit LED gebastelt:

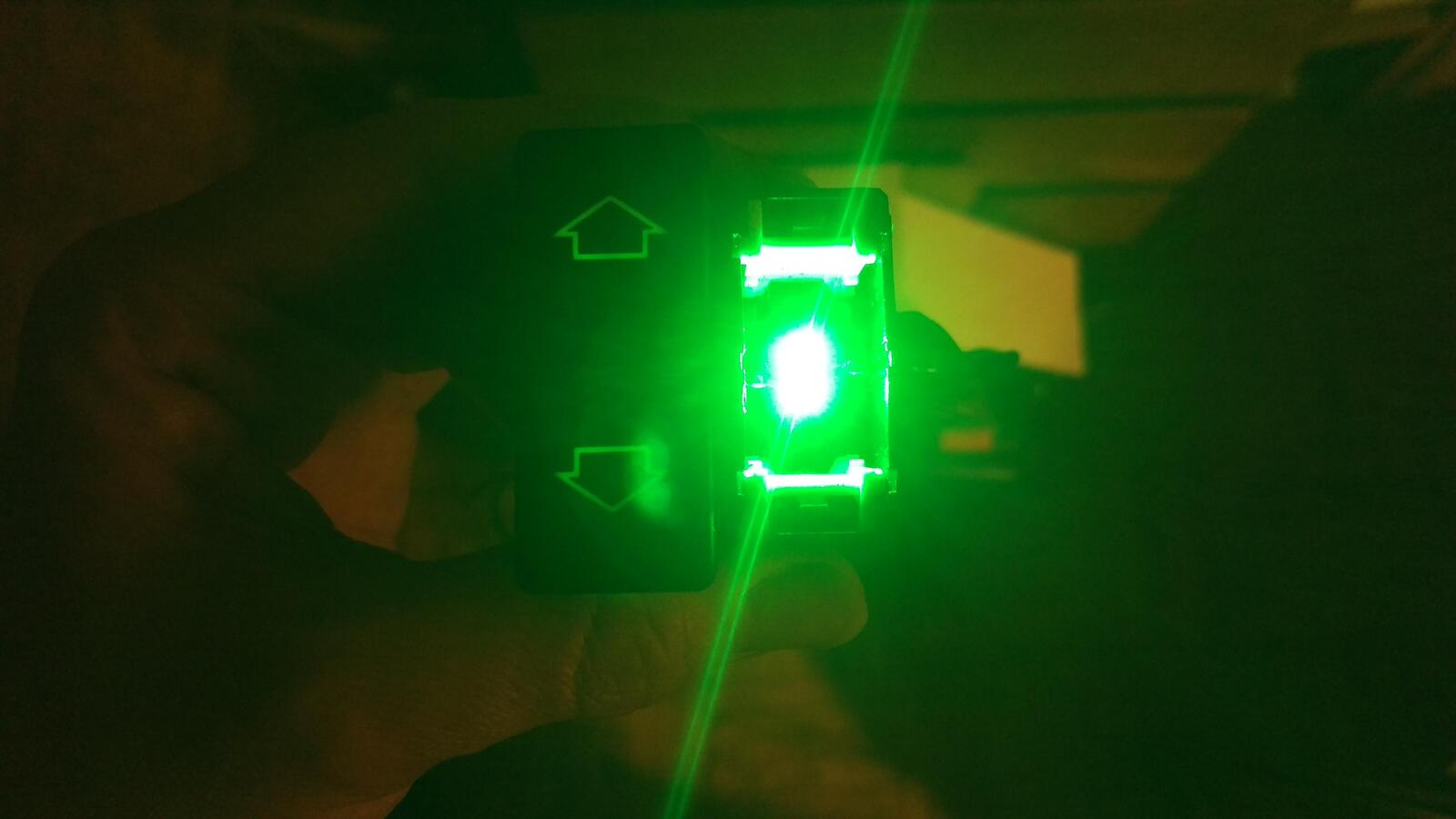

1.Versuch - schon ein bis zwei Jahre her

Widerstand und 5 mm Strawhat-LED 525 nm (mit sehr großem Abstrahlwinkel)

Gibt 'ne gute gleichmäßige, helle Beleuchtung, aber ist ein ganz schönes Gefrickel, das ganze in den Schalter zu löten.

Angeregt durch diesen Artikel:

https://citroen.tramontana.co.hu/electrics/switches-with-leds

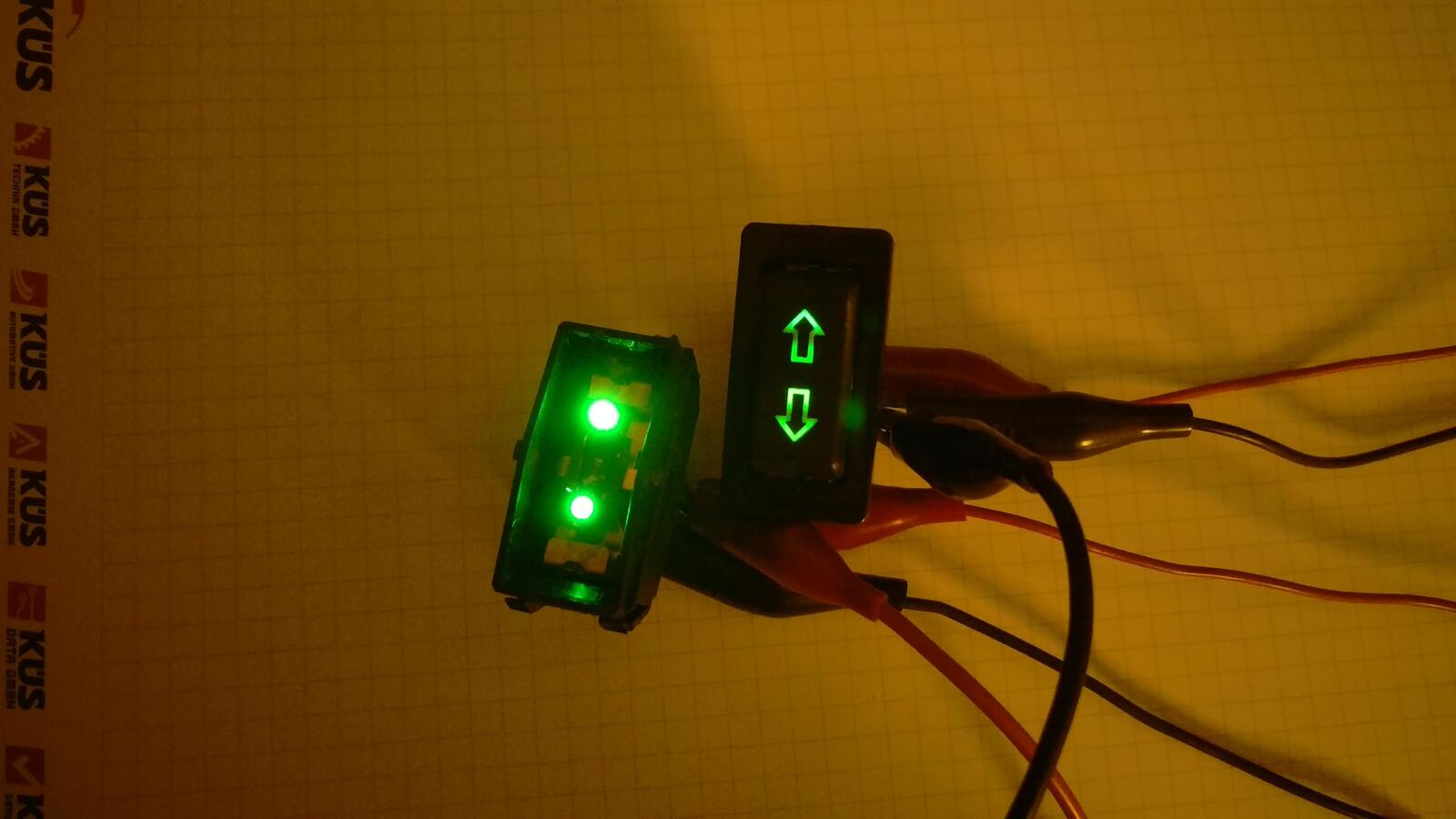

hab ich letztens Versuch Nummer 2 unternommen:

Konstantstromquelle 10 mA und zwei SMD-LED , Baumuster 5050.

Diese LED haben 3 Chips, allerdings ist das etwas hell, es reicht auch Baumuster 3528 mit nur einem Chip. (Hab ich leider kein Bild)

Das Material habe ich hier her: https://www.kt-micro.de/shop/

Schön wäre jetzt alles auf einer Platine zu implementieren und zwar so, dass man diese dann direkt und ohne den grünen Halter in den Schalter stecken kann. Wer kann sowas?



5 minutes ago, Dr.Jones said:

[...] Platine [...] Wer kann sowas?

Ich nicht, würde aber für 5 Fahrzeuge abnehmen.

Ich habe das für den CX gemacht, dieselben Schalter, meines Wissens nur andere Leuchtfarbe.KSQ mit LM317.

Müsste über die Suchfunktion auffindbar sein.

Richtig, AX und CX Schalter sind gelb beleuchtet, im BX hat Cit die Lampen einfach weg gelassen.

vor 2 Stunden schrieb AndreasRS:

Ich habe das für den CX gemacht, dieselben Schalter,

Die sehen nur gleich aus, sind es aber nicht. Ich wollte mal einen Xm-Schalter in meinen CX einsetzen, ließ es aber wegen nötiger Anpassungen.

vor 4 Stunden schrieb AndreasRS:

Ich habe das für den CX gemacht, dieselben Schalter, meines Wissens nur andere Leuchtfarbe.KSQ mit LM317.

Müsste über die Suchfunktion auffindbar sein.

Hier hervorragend erklärt: https://www.citdoc.de/index.php?title=Fensterheberschalter_CX,_Serie_2

Bearbeitet (13. März 20242 J. von Sebastian Fernandez)

vor 4 Stunden schrieb AndreasRS:

dieselben Schalter,

diese chinesische sollten für den Saxo/106 passen, was gilt dann für BX/XM? Sind sie überhaupt beleuchtet?

https://www.autodoc.de/casco/14945051?utm_medium=cpc&utm_source=google&tb_prm=16009186972&gshp=1&gad_source=1&gclid=Cj0KCQjwncWvBhD_ARIsAEb2HW_jLbfzMwKiODSr7OkyGS97CK5_hAq0TccWPGDVeuErLQjXzmVKyVsaAhTVEALw_wcB


Ich habe mal welche für Peugeot (205?) gekauft, waren mit LED beleuchtet, ich glaube grün.

vor 15 Minuten schrieb AndreasRS:

Ich habe mal welche für Peugeot (205?) gekauft, waren mit LED beleuchtet, ich glaube grün.

Und sahen akzeptabel aus, oder deutlich billig?

vor 2 Minuten schrieb Sebastian Fernandez:

Und sahen akzeptabel aus, oder deutlich billig?

Ich glaube, die waren Original. Sahen auch so aus, als würden sie in den CX passen, habs aber nicht ausprobiert.

Grüße
Andreas

Schönes Projekt, ich persönlich würde das klassische ~570nm Grün verwenden weil es "zeitgenössischer/plausibler" ist, dass ist aber natürlich Geschmackssache.

21 hours ago, Dr.Jones said:

Schön wäre jetzt alles auf einer Platine zu implementieren und zwar so, dass man diese dann direkt und ohne den grünen Halter in den Schalter stecken kann. Wer kann sowas?

Das ist gar nicht schwer, ich empfehle dafür KiCAD (ist FOSS): https://www.kicad.org/

Da ich weder einen XM, der mir durchaus gefällt, noch CX besitze fehlt mir allerdings nicht nur das Versuchsobjekt sondern auch die Motivation dafür. 🙂

Am 13.3.2024 um 12:09 schrieb Sebastian Fernandez:

diese chinesische sollten für den Saxo/106 passen, was gilt dann für BX/XM? Sind sie überhaupt beleuchtet?

https://www.autodoc.de/casco/14945051?utm_medium=cpc&utm_source=google&tb_prm=16009186972&gshp=1&gad_source=1&gclid=Cj0KCQjwncWvBhD_ARIsAEb2HW_jLbfzMwKiODSr7OkyGS97CK5_hAq0TccWPGDVeuErLQjXzmVKyVsaAhTVEALw_wcB


die haben die kleine Wippe für AX, Saxo und co. Für BX, CX und XM muss man dann die große Wippe von einem alten Schalter übernehmen.

Ich verrate mal ein Geheimnis, die Schalter der elektrischen Sitzverstellung im XM sind die gleichen und verwende ich bevorzugt für die Fensterheber weil in der Regel noch nicht so abgenutzt

Den Schalter für die Betätigung der hinteren Fensterheber in BX und CX S1 gibts als Nachbau mit einer (!) LED:

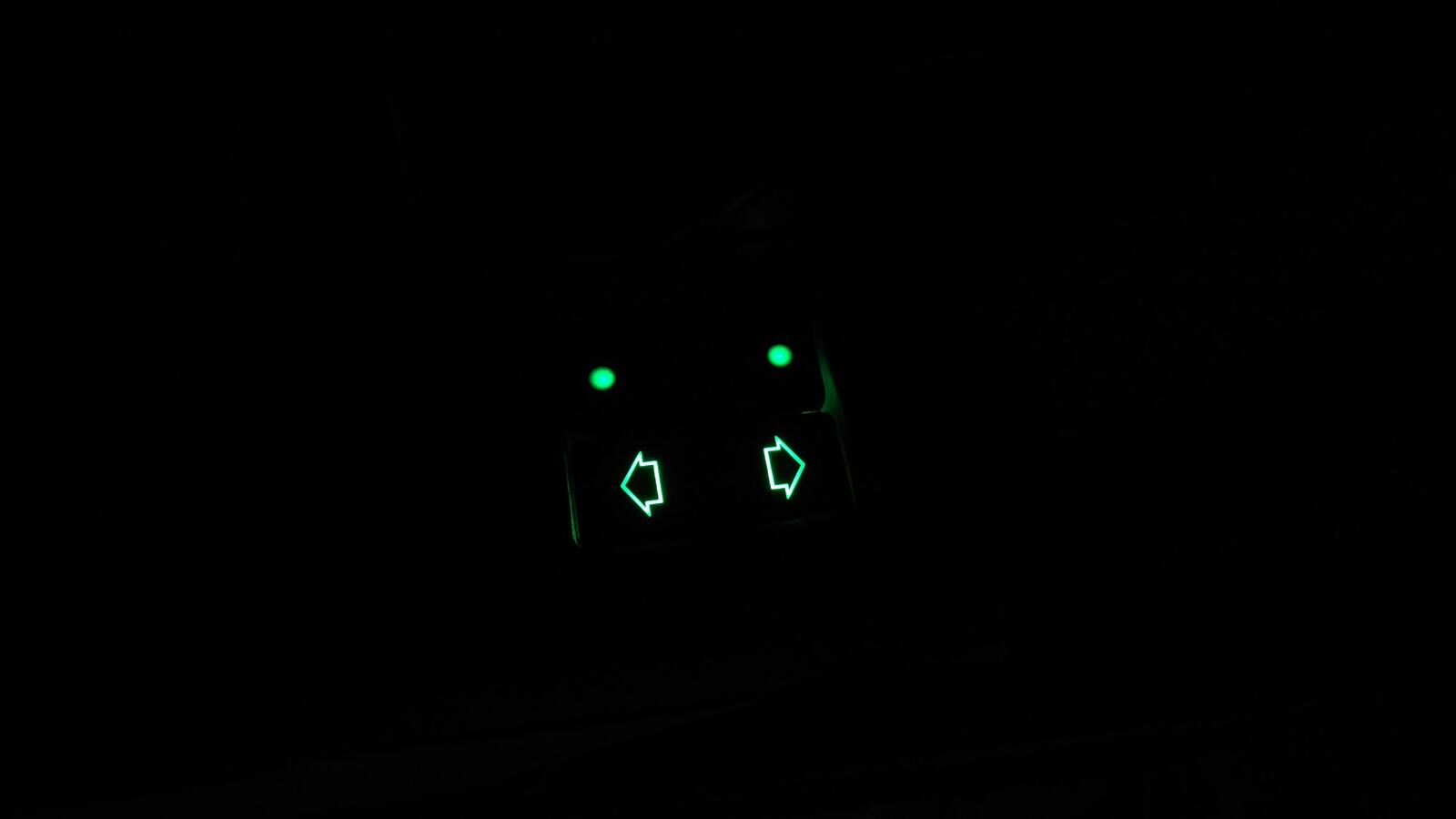

(leider verwackelt, aber) man man sieht, dass logischerweise nur ein Pfeil leuchtet

wenn man noch eine LED hinzufügt:

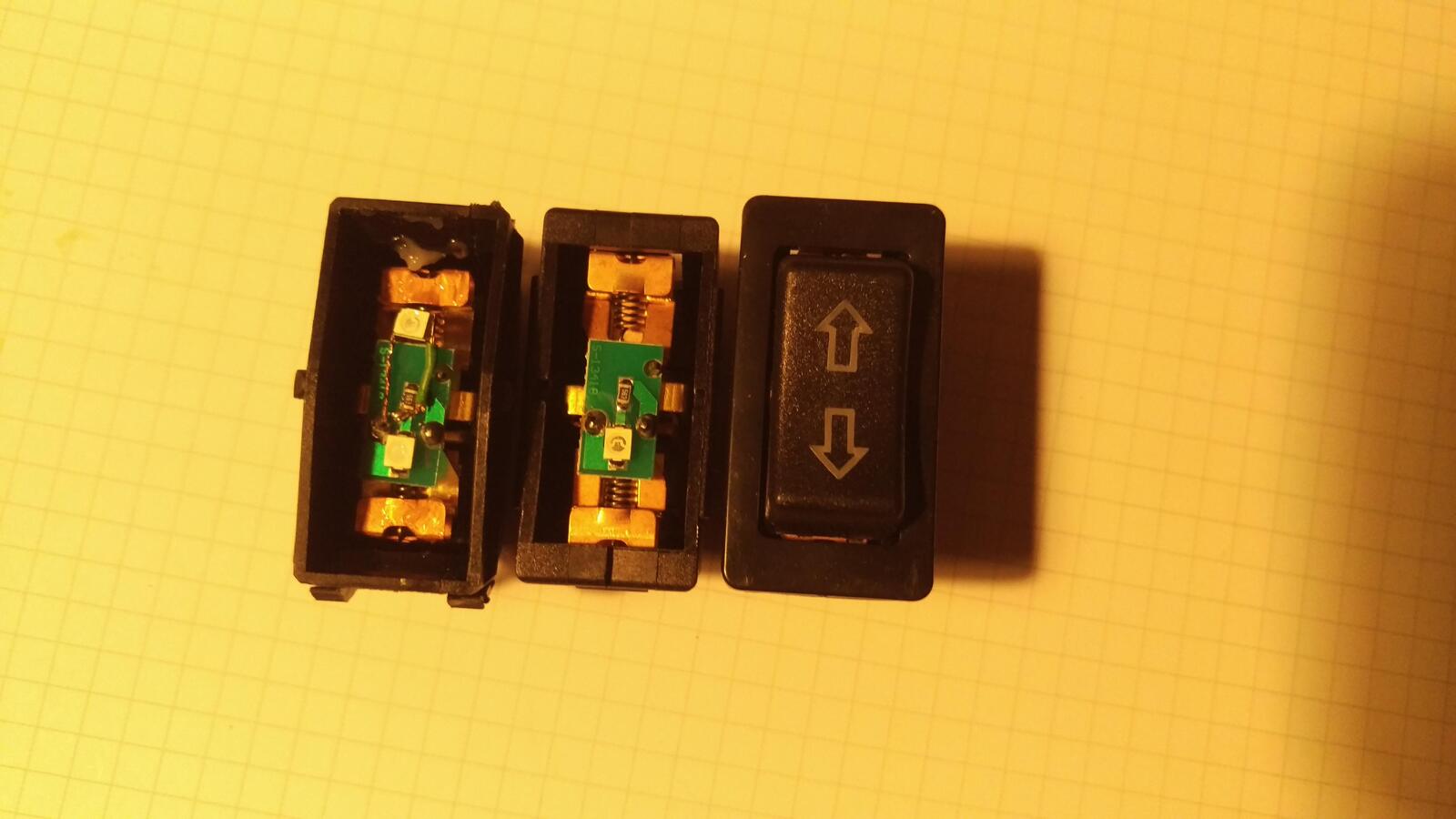

Nächste Evolutionsstufe:

diese Module, bestehend aus Konstantstromquelle und zwei LED auf einer Platine.

https://www.kt-micro.de/shop/Optoelektronik/LED-Module/LED-Modul-mit-2-SMD-LEDs-und-KSQ-Farbe-nach-Wahl::498.html

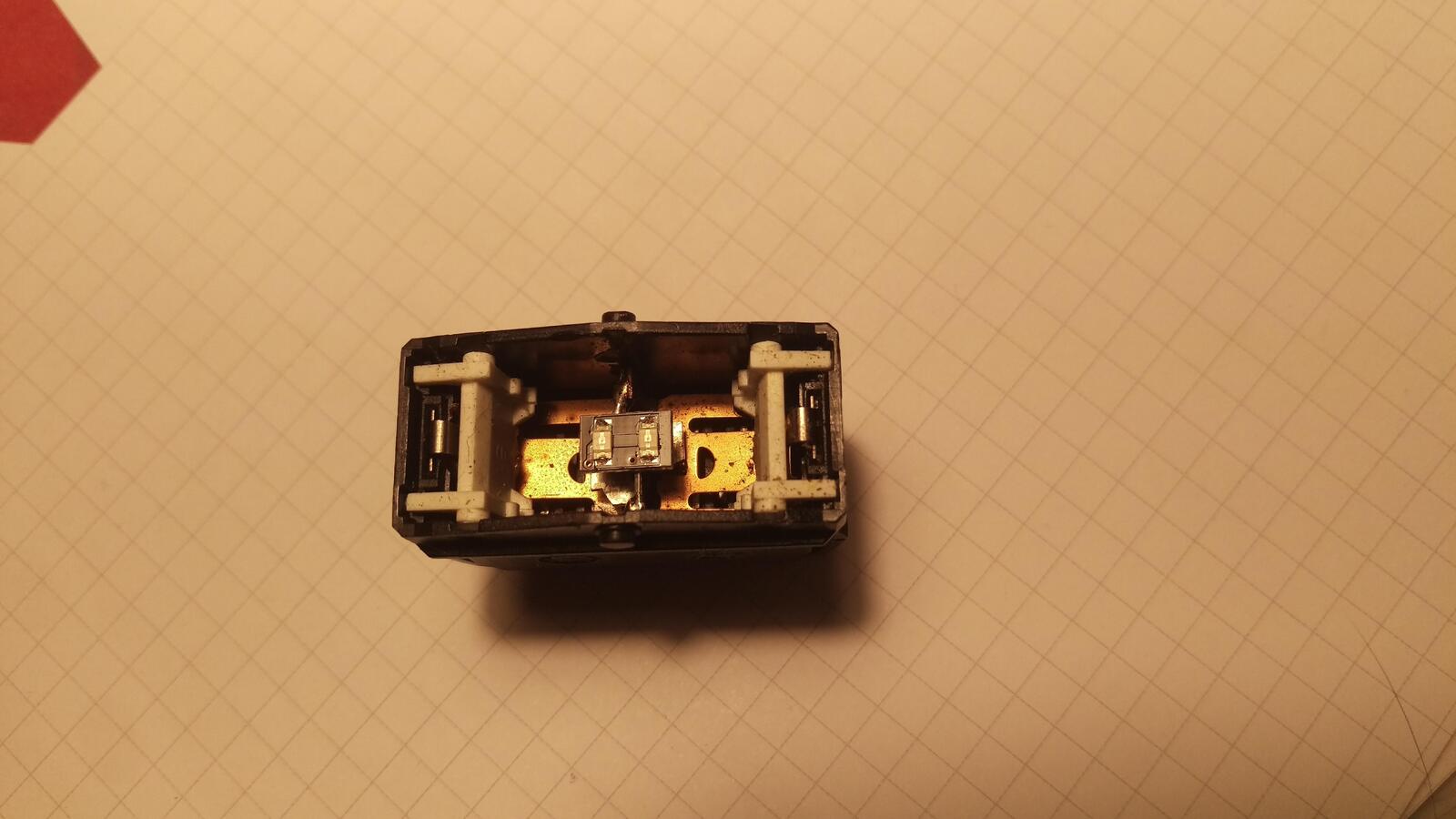

Leider hab ich noch keine andere Möglichkeit gefunden, als das Modul mit kurzen Drähten im Schalter zu verlöten:



Den Schalter mit den vier Tasten für den Fahrerfensterheber hab ich ganz klassisch mit LED und Vorwiderstand ausgestattet. Angelötet an die Beinchen des entfernten, kaputten Glühlämpchens.
