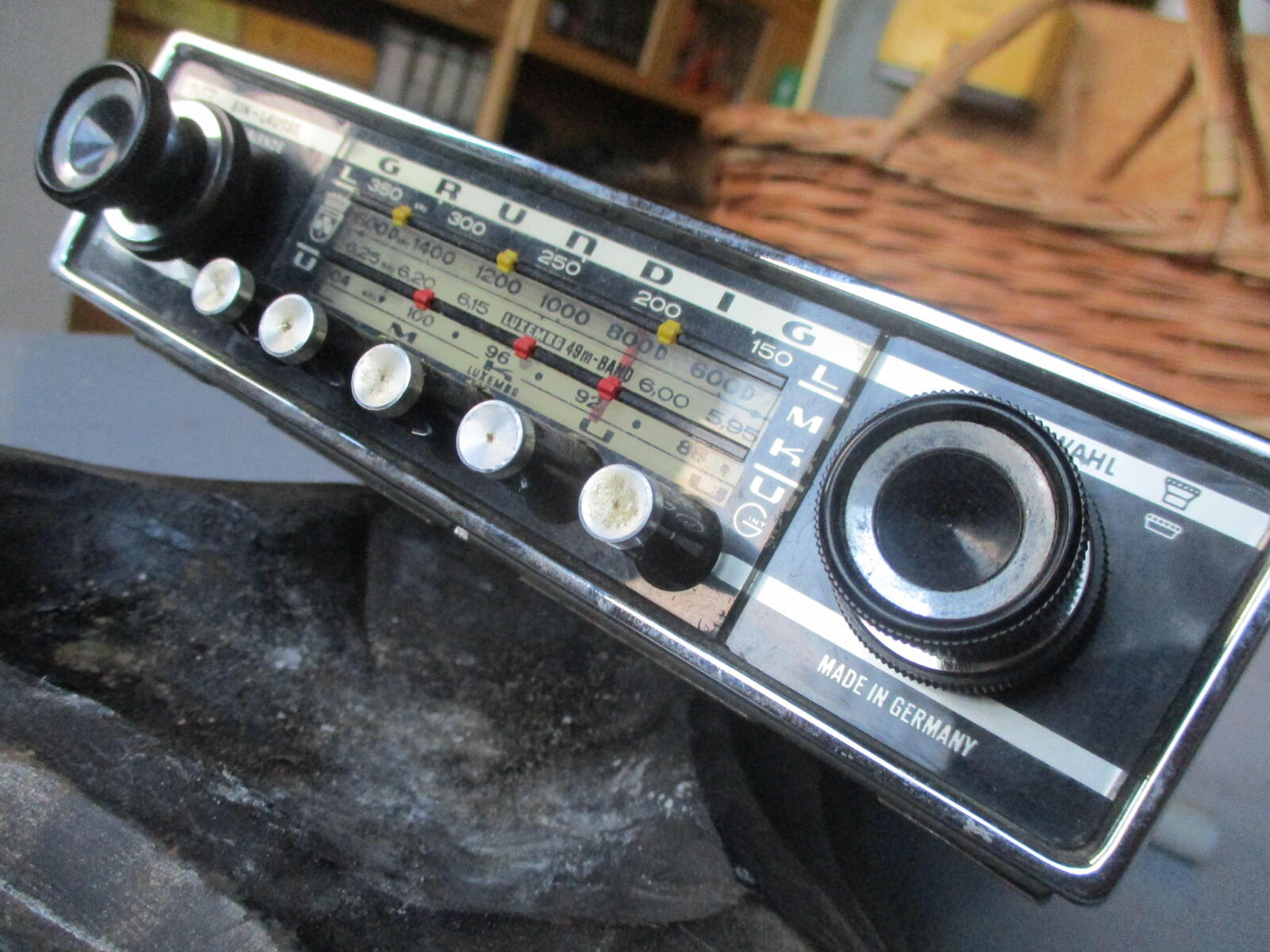

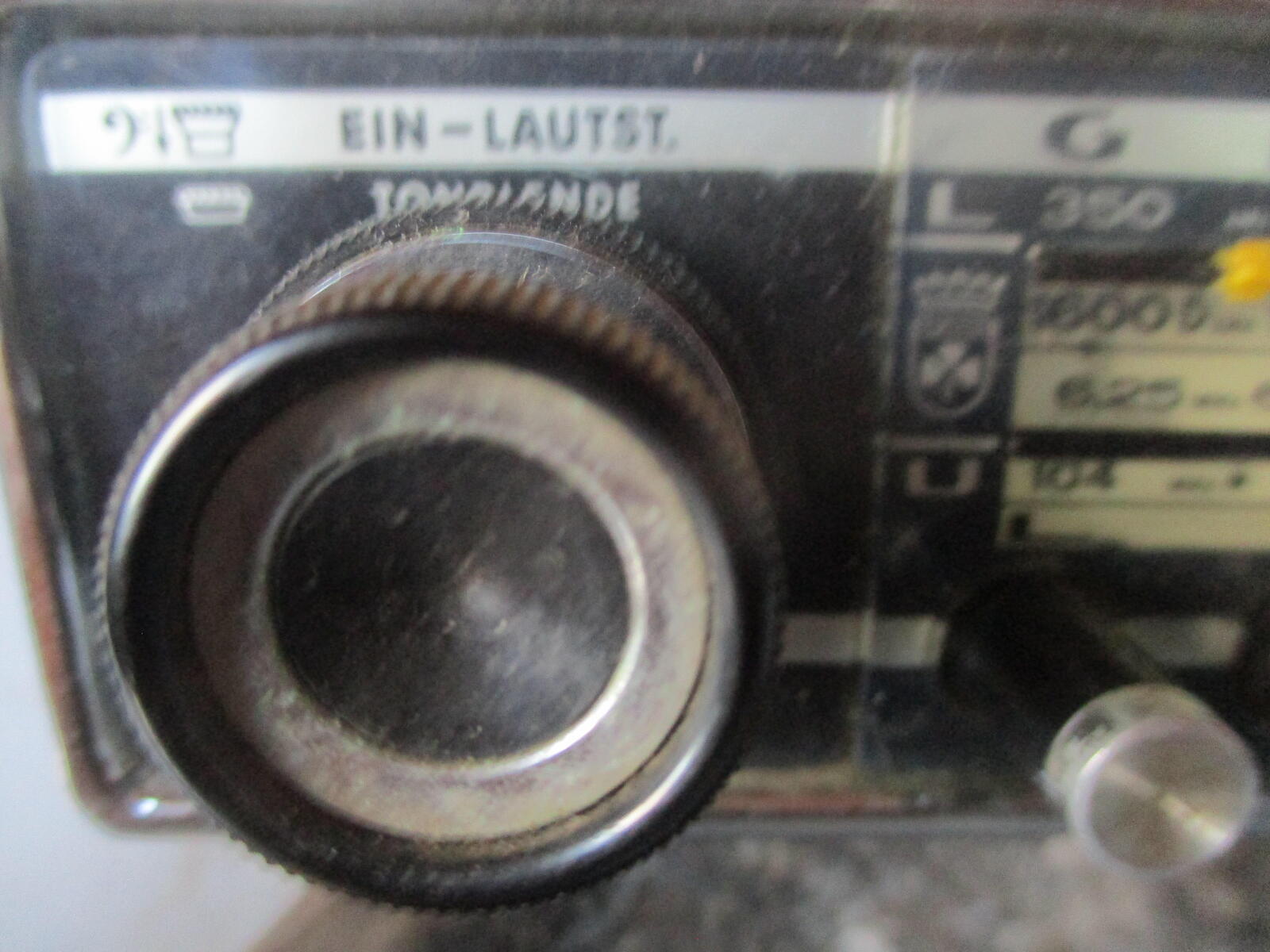

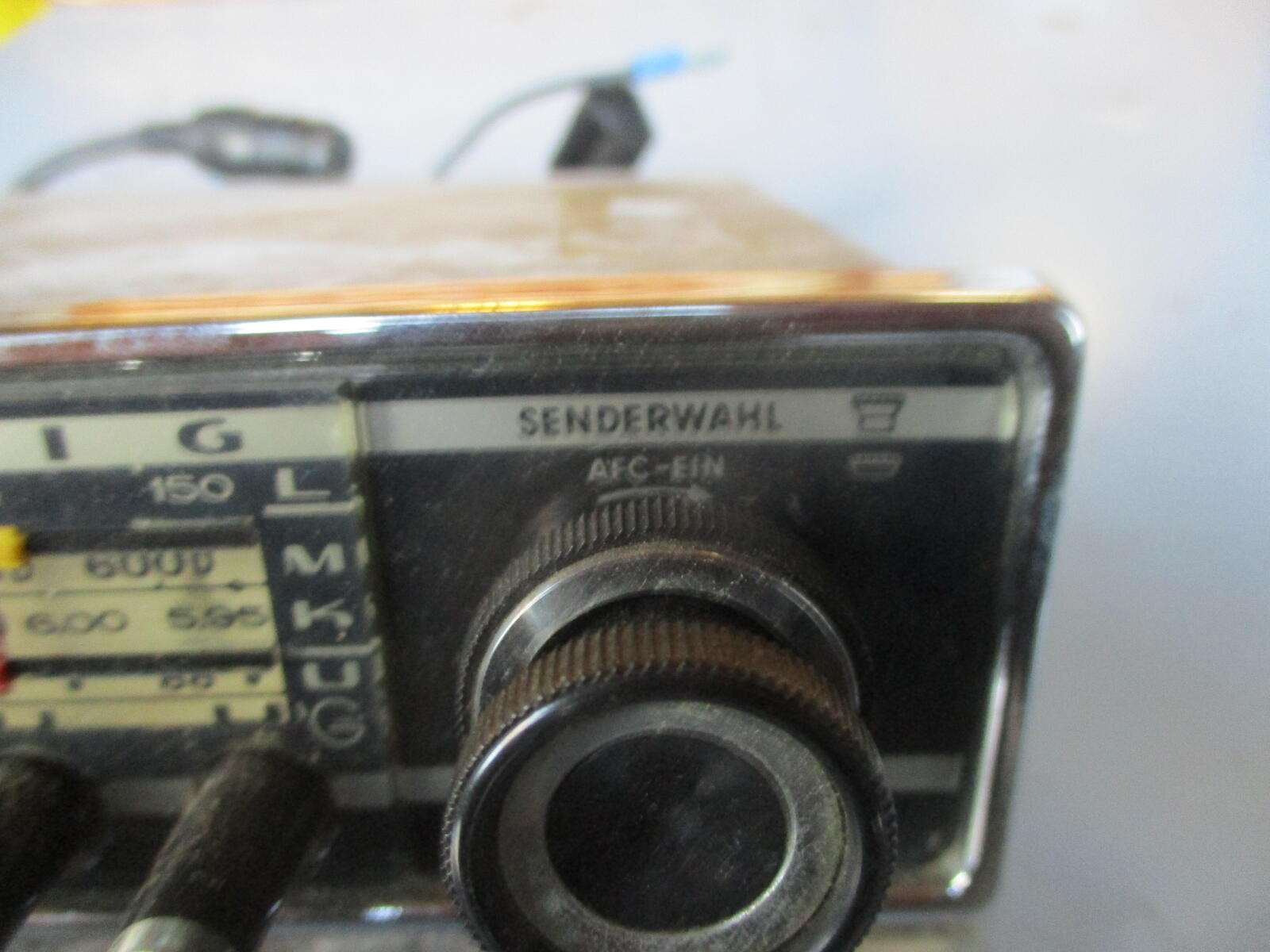

War in einer Wundertüte , würde den gern testen und dann verkaufen , wie schließe ich den an ? Kennt jemand den Namen des Geräts ?

Müsste das hier sein:   Grundig Weltklang 4500

https://www.radiomuseum.org/r/grundig_weltklang_4500.html

hier im Angebot:

https://www.etsy.com/de/listing/1400934684/grundig-weltklang-4500-autoradio
Orginalpreis 299 Mark, jetzt gebraucht für 299€ . Das nenn ich mal wertstabil 🙂

Hier der Schaltplan zum runterladen:
https://elektrotanya.com/grundig_weltklang-4500_1967_sch.png/download.html

Bearbeitet (2. Dezember 20252. Dez von SeppCx)

Moinsen,

Grundig nannte seine Radios Weltklang + Modellnummer. Was das für ein Modell ist, kann ich nicht sagen. Mal im Netz suchen...

Es gab auch Radios mit Sendersuchlauf, die nennen sich Statomat.

Zum runden Anschluß: eine DIN-Buchse für Zusatzgeräte, vielleicht hier für die Lautsprecher oder Spannung? Der andere Anschluß evtl. für das Antennenkabel?

Normalerweise liegt Minus am Gehäuse an, Plus am extra Anschluß.

Hast Du noch ein Foto von der Rückseite? Da kann man dann mehr sehen.

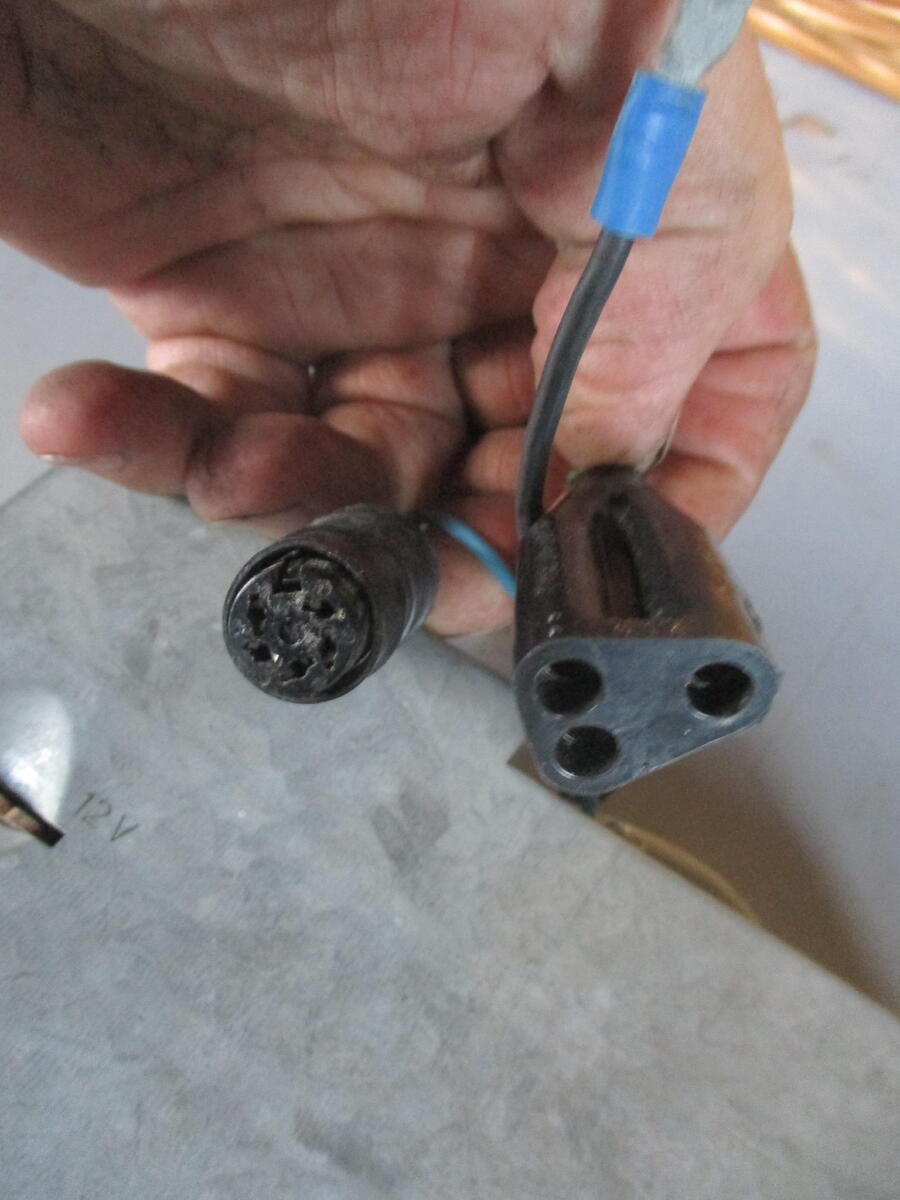

Mir gehts vorallem um den 3 poligen Stecker ( Vielleicht für 2 Lautsprecher mit gemeinsamer Masse ? )

 Es geht ein schwarzes und blaues Kabel ausm Radio .

Antenne ist klar,

Dinkabel für " Extras " auch klar

Auf den Schaltplan schauen ?

Bearbeitet (2. Dezember 20252. Dez von SeppCx)

Da sieht man, daß der dreipolige Stecker ein Mono Ausgang für zwei Impedanzen ist. Das schwarze Kabel ist der gemeinsame Pol. Braun ist dann für 2,5 Ohm und grün für 5 Ohm.

Auf dem DIN Stecker kommen auf Pin 4 12 V über ein rotes Kabel, wenn das Radio eingeschaltet ist.

Gernot
