Einstellung Zahnriemenspannrolle Xsara 1,6 16V Bj 2001

[hglipp]

Hallo zusammen,

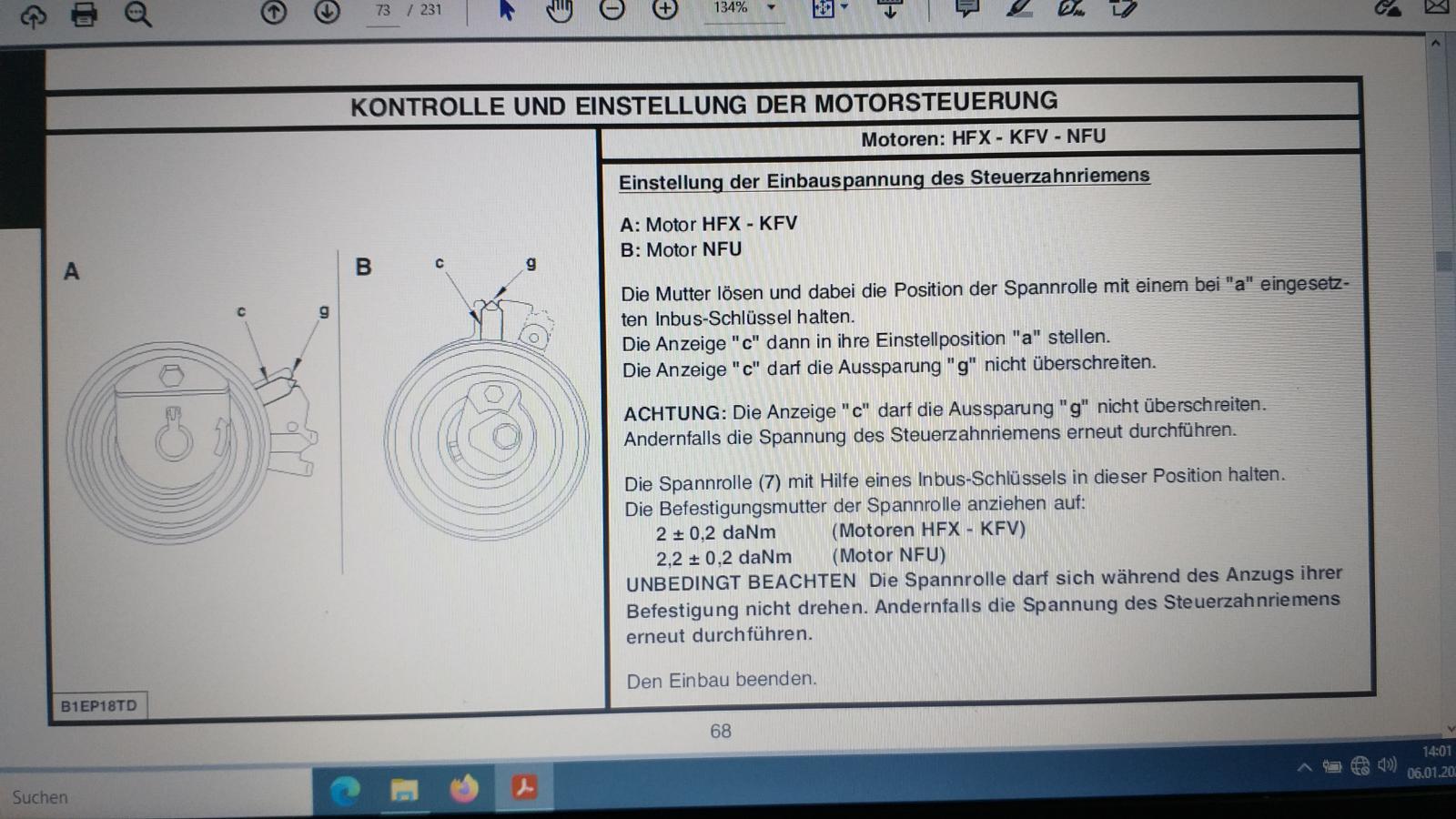

wo zum Teufel befindet sich die Einstellposition "a" ????
Mit "a" ist lediglich das Loch , in dem man mit dem Inbusschlüssel drehen soll bezeichnet

Sonst  ist auf keinem der Bilder "a" angegeben, auch nicht auf vorheriger und nachfolgenden Seiten...
Es handelt sich um die rechte Spannrolle (B)

"Die Anzeige "c" dann in ihre Einstellposition "a" stellen ??
Hat jemand eine bessere Doku und kann mir weiter helfen?

Immer dieser neumodische Kram   Gabs früher nicht sowas......

Danke

Gruß HG



Bearbeitet 6. Januar von hglipp

[Ronald]

"Carnets de Poche" für Xsara 2001 Seite 120??

https://public.servicebox-parts.com/dtt/AC/CDP/code/de_DE/Xsara/index_2001.html

https://public.servicebox-parts.com/dtt/AC/CDP/code/de_DE/Xsara/index_am.html



[benji]

Das 2.a sollte vermutlich ein g werden. Also: Position der Rolle durch den Schlüssel halten (a).Den Zeiger c dann auf Position g (Aussparung) bringen. Das kenne ich von den Rollen so.

[hglipp]

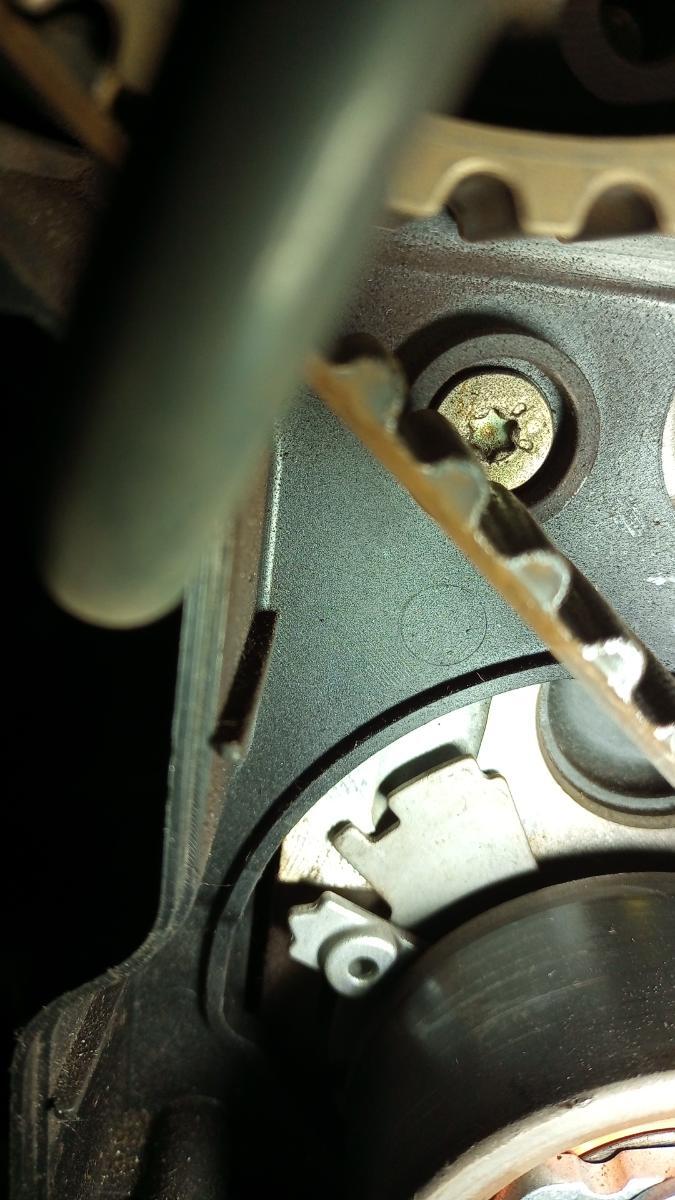

So steht die alte Rolle.......  Der Zeiger ist doch viel zu weit links ?????  Der soll doch die Kerbe nicht überschreiten, oder habe ich das falsch verstanden ??



[TorstenX1]

Ja, wenn der Zeiger beim Durchdrehen da bleibt, ist das zu straff.
Neuen Spanner beim Spannen nach links drehen, keinesfalls nach rechts - Der Anzeigemachanismus zerlegt sich gerne, wenn man falsch herum dreht.

[bx-basis]

Steht der Motor in Absteckposition ? Wenn nicht dann drehe ihn erstmal und gucke nochmal wo der Zeiger steht. Korrekterweise müsste de Zeiger in Absteckposition des Motors der Kerbe gegenüber stehen.

[hglipp]

vor 22 Stunden schrieb TorstenX1:

Ja, wenn der Zeiger beim Durchdrehen da bleibt, ist das zu straff.
Neuen Spanner beim Spannen nach links drehen, keinesfalls nach rechts - Der Anzeigemachanismus zerlegt sich gerne, wenn man falsch herum dreht.

Laut Anleitung soll man die Rolle zuerst auf Überspannungsposition bringen und dann 4 Umdrehungen drehen. Diese Überspannungsposition ist aber die rechte Kerbe. Dann müsste der Riemen doch eher zu lose sein, wenn der so weit links steht oder habe ich da einen Denkfehler ?

Mache erst morgen weiter....

[bx-basis]

Wenn das so ist dann ist er zu lose.

[hglipp]

Am 6.1.2024 um 15:52 schrieb Ronald:

"Carnets de Poche" für Xsara 2001 Seite 120??

https://public.servicebox-parts.com/dtt/AC/CDP/code/de_DE/Xsara/index_2001.html

https://public.servicebox-parts.com/dtt/AC/CDP/code/de_DE/Xsara/index_am.html



Etwas ist komisch. Laut den Xsara Anleitungen sind beim 1,6  16V (NFU Motor)   verstellbare Nockenwellenräder und eine andere Spannrolle verbaut. Bei unserem sind die Nockenwellenräder nicht verstellbar.  Diesen NFU Motor mit unverstellbaren Nockenwellenrädern habe ich bisher nur in der Anleitung vom C 3  (2002) gefunden....  Nockenwellenräder und Spannrolle sind da identisch mit unserem....

[p1000]



Wurde auch das Kurbelwellenrad kontrolliert ? , es muss die neue Ausführung verbaut sein !



[hglipp]

vor 38 Minuten schrieb p1000:



Wurde auch das Kurbelwellenrad kontrolliert ? , es muss die neue Ausführung verbaut sein !



Woran erkenne ich das ?  Das Kurbelwellenrad ist mit 3 Schrauben befestigt. Die große Schraube in der Mitte kann drin bleiben, so wie es aussieht...

[p1000]

vor 3 Minuten schrieb hglipp:

Woran erkenne ich das ?

Foto vom KW Rad/Ritzel von vorne, so dass die KW. Schraube zu sehen ist



vor 4 Minuten schrieb hglipp:

Das Kurbelwellenrad ist mit 3 Schrauben befestigt.

Das ist die Riemenscheibe.

[hglipp]

So, fertig. Der alte Zahnriemen war definitiv zu lose. Laut Rechnung in 2014 vor 80000 km gewechselt. Riemen sah noch super aus und hätte noch lange gehalten trotz 16 V.  Alles ok, 45 Jahre Erfahrung beim Citroen Schrauben reichen. Da braucht man keine Anleitungen mehr. Lediglich bei der "modernen" Spannrolle musste ich alter Sa..... mal schauen. Manchmal frage ich mich, ob ich das in meinem Alter noch machen soll. Wenn ich aber dann in der Halle an der Bühne nach Erolg mit einem Bierchen stehe....... werde ich die alten Kisten wohl weiterhin am laufen halten...



[ACCM Claude-Michel]

Am 13.1.2024 um 20:11 schrieb hglipp:

So, fertig. Der alte Zahnriemen war definitiv zu lose.

Ach so....du hast mit dem alten Zahnriemen rumgespielt .

Ob der vor 80 000 km gewechselt wurde? Papier ist geduldig

[TorstenX1]

vor 11 Minuten schrieb ACCM Claude-Michel:

Ob der vor 80 000 km gewechselt wurde? Papier ist geduldig

21 Jahre und 80.000 km plus die Laufleistung von 2001 bis 2014, da kann man ausschließen, daß noch der erste Riemen drauf war.
Bei meinem persönlichen Rekordhalter dachte ich allerdings erst genauso, ein Activa V6 mit rund 214.000 km und irgendwas um die 23 Jahre, der gesamte Riementrieb ist erheblich massiver als bei dem kleinen 1,6, aber die Spannrolle lag wegen zerstörtem Lager nur noch locker in der Gegend herum und der Riemen hatte einige Abplatzungen. Wie durch ein Wunder war nur eine Nockenwelle übersprungen, keine Ventile krumm...
