Kennt jemand die Leuchtmittelbezeichnung der Veglia Digitaluhr? In der Turbo S1 Betriebsanleitung steht fälschlicherweise auf Seite 54 in der Glühlampentabelle noch T10 2W.

Dank der Auskunft durch bx-basis kann ich die Frage nach dem passenden Leuchtmittel als beantwortet einstellen; es handelt sich um das Glassockel-Leuchtmittel mit folgender Spezifikation:


ECE: W1.2W - T5

Sockel: W2x4.6d

Farbe: durchsichtig

Leistung: 1.2W
Spannung: 12V

und kostet im 10er-Pack bei europäischen Händlern etwa EUR 4.

Bearbeitet (12. Juni 20197 J. von iCX)
unnötiger Zeilenumbruch

Am 10.3.2019 um 13:24 schrieb iCX:

Meine VEGLIA-Digitaluhr mit planer Acrylglas-Oberfläche (Teile-Nr. 955 999 7480) und vier Anschlüssen auf der rückwärtigen Seite zeigt nichts an. Kann mir jemand die Belegung der vier Anschlüsse von oben nach unten (s. angehängtes Foto unten) mitteilen sowie die Höhe der anzulegenden Spannung (vermutlich 12V) und die Amperezahl? Liege ich mit meiner Annahme richtig, dass sich mit dem Drehregler auf der Rückseite ein Potenziometer ansteuern lässt, das die Taktung der Uhr regelt oder lässt sich damit die Helligkeit der grünen Hintergrundbeleuchtung verändern?

Falls sich eine Reparatur als nicht zielführend herausstellen sollte, würde ich die in den Renaults (z.B. auch R19) verbauten JAEGER-Digitaluhren in das VEGLIA-Gehäuse einbauen und versuchen, die orange-rote Farbe der Hintergrundbeleuchtung zu verändern. Vielleicht hat sich ja jemand von den Turbo-1-Besitzern hier im Forum bereits mit so einem Umbau beschäftigt?



Meine Uhr zeigt auch nichts an, ist Dir eine Reparatur geglückt? Hatte das ganze Ding auseinander, innen drin sogar den Kondensator gecheckt aber leider kein Erfolg.

Würde mich auch interessieren , da meine mit den 4 Anschlüssen auch nicht funktioniert.

Nach den vorherigen Beschreibungen (die Bilder zeigen nicht die Front) geht es um die LCD-Uhr (s. CX Basis > Teile-Nr. EI 19649). Da ging bei meinem TRI ab Kauf auch nur die Beleuchtung. Mein Hauselektriker diagnostizierte damals: LCDs altern... und die waren platt. Hätten auf der Platine getauscht werden müssen (ich habe am Displaygehäuse leider keinerlei Kennzeichnungen gesehen, mit denen man in Netz oder Laden nach passendem Ersatz hätte suchen können).

Daher habe ich jetzt eine LED-Uhr (s. CX Basis > Teile-Nr. EI 19648) - Serie beim GTI des letzten S1-Baujahrs mit demselben Anschluss (nur der Lichtstecker bleibt leer) - ich hatte das Glück, sie über KA erheblich günstiger als zum aktuellen Kurs s.o. zu erstehen.

Klar, die ganzflächige Beleuchtung war eleganter. Aber die Ziffern leuchten grün...und ohne "Altersschwäche".

Tipp für die, bei denen es die LCD-Uhr sein muss: Die Uhr wurde wohl teilweise auch beim Suzuki Vitara der ersten Generation v.  a. für Spanien verbaut. Bin ich damals bei meiner Suche drauf gestoßen.

👍

Dankeschön für die Information auch wen sie nicht besonders erfreulich ist. Das mit den alternden LCD… ich bin mir nicht sicher, denn als ich die Uhr auseinandergenommen hatte, erschienen bei Druck auf verschiedene Punkte des LCD die jeweiligen Segmente. Ich vermute eher, der Treiber ist hinüber und dachte darüber nach, das einzelne Bauteil zu finden und zu ersetzen. Viel ist ansonsten da nicht verbaut: LCD, kleine Platine, Kondensator, Treiber, Widerstand.

Hallo kwashiorkor ,wie war das jetzt noch mal ? Du hattest die Digiuhr mit grüner Anzeige ?

Ich schiebe das mal noch etwas an, bei meinem CX Gti Turbo habe ich die Digi Uhr mit nicht grüner Anzeige . Die funktioniert dank Kauf von gebrauchter Uhr dank fantaweather damals .

Ich habe noch eine mit grüner Anzeige und diese funktioniert halt nicht   welche ich lieber hätte .

Meine jetzige verbaute hat einen Stecker mit 3 Kontakten selbst an der Uhr . Beim Anschluß von der Bordelektronik ist es ein Stecker mit 4 belegten Anschlüssen .

Die  Uhr mit den 3 Anschlüssen funktioniert .

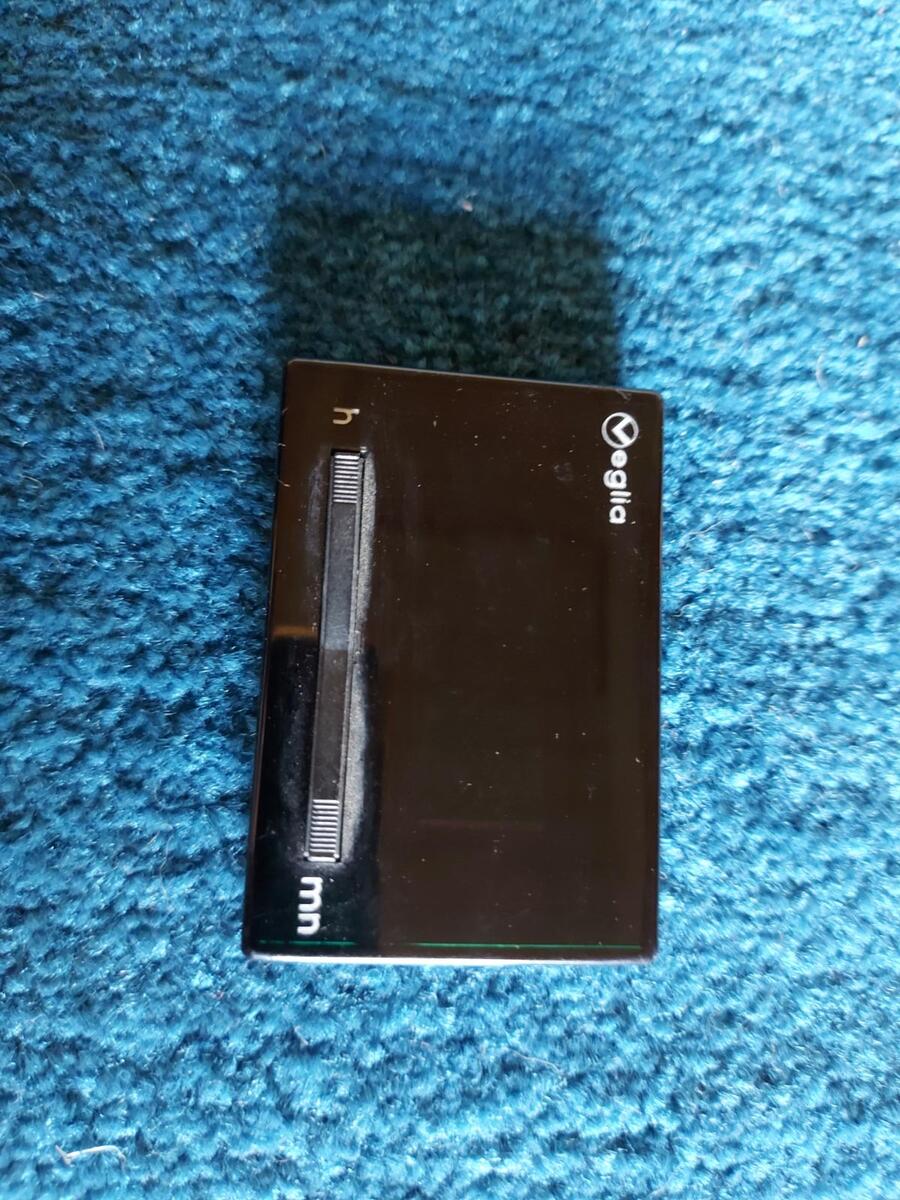

Die Uhr mit grüner Anzeige , obwohl 4 Anschlüsse funktioniert nicht. Weder die Uhr selbst noch Beleuchtung . Ich stelle hierzu nochmal Bilder ein , vielleicht erkennt der ein , oder andere ja eine Beschädigung .

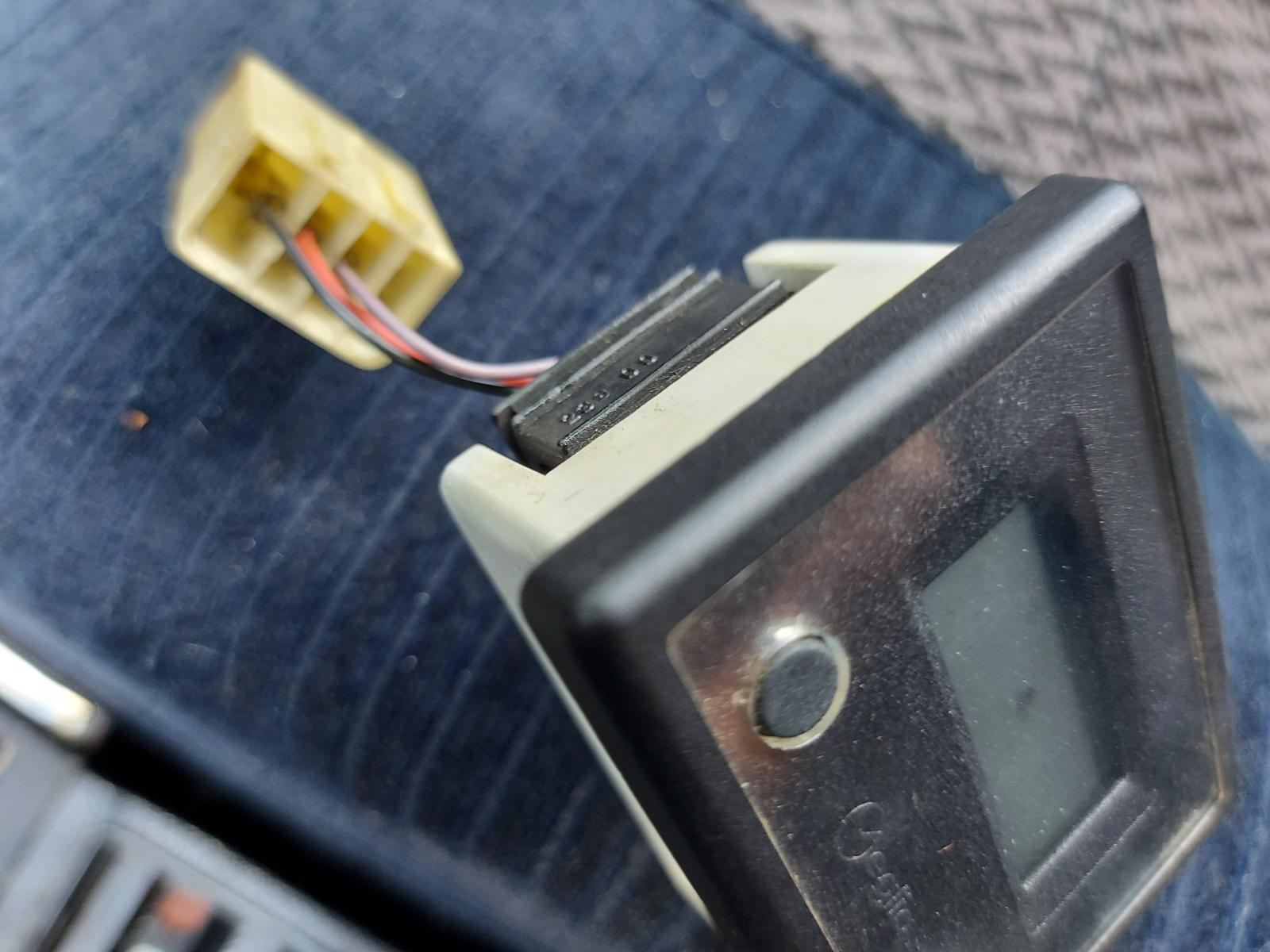

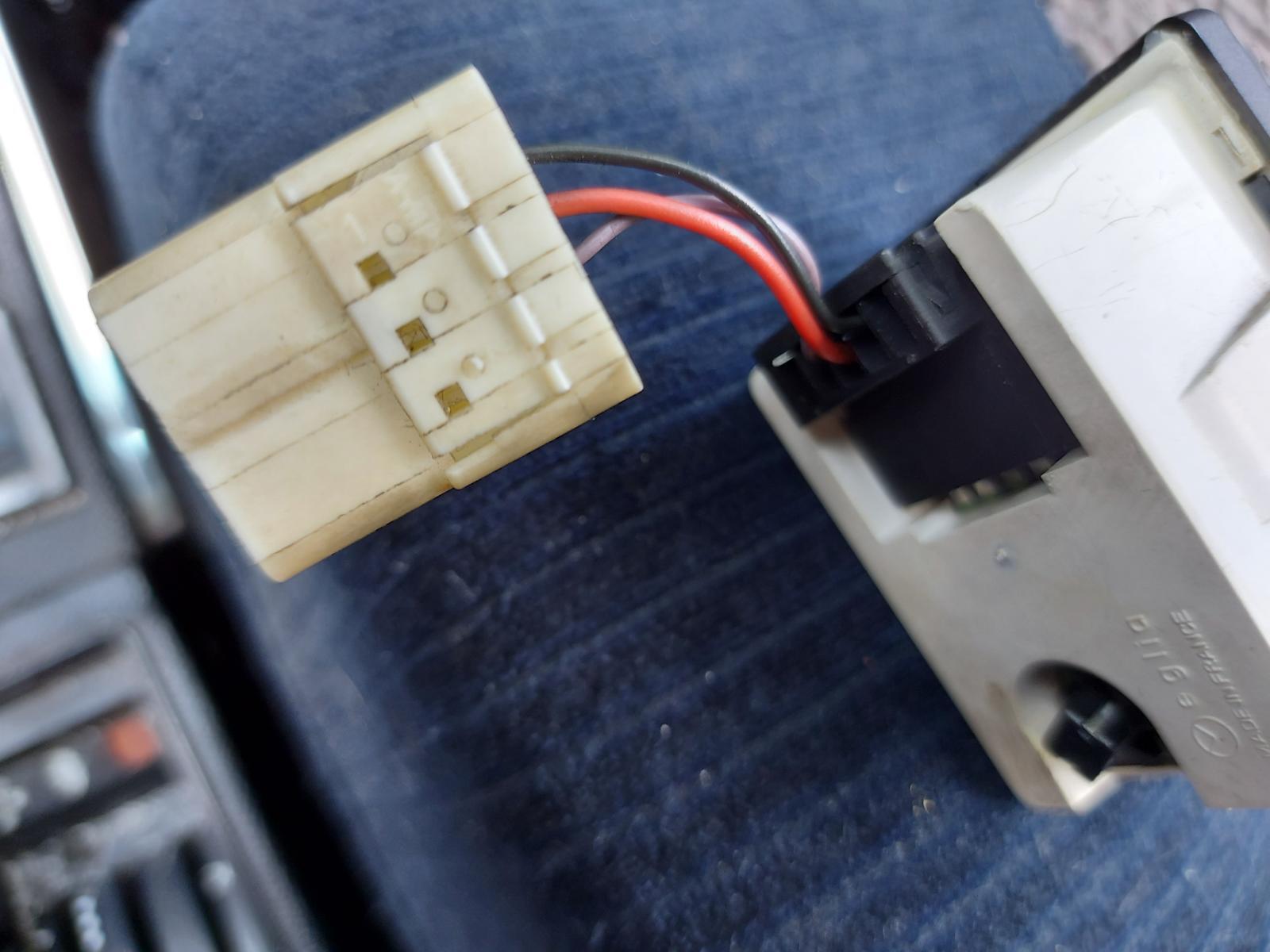

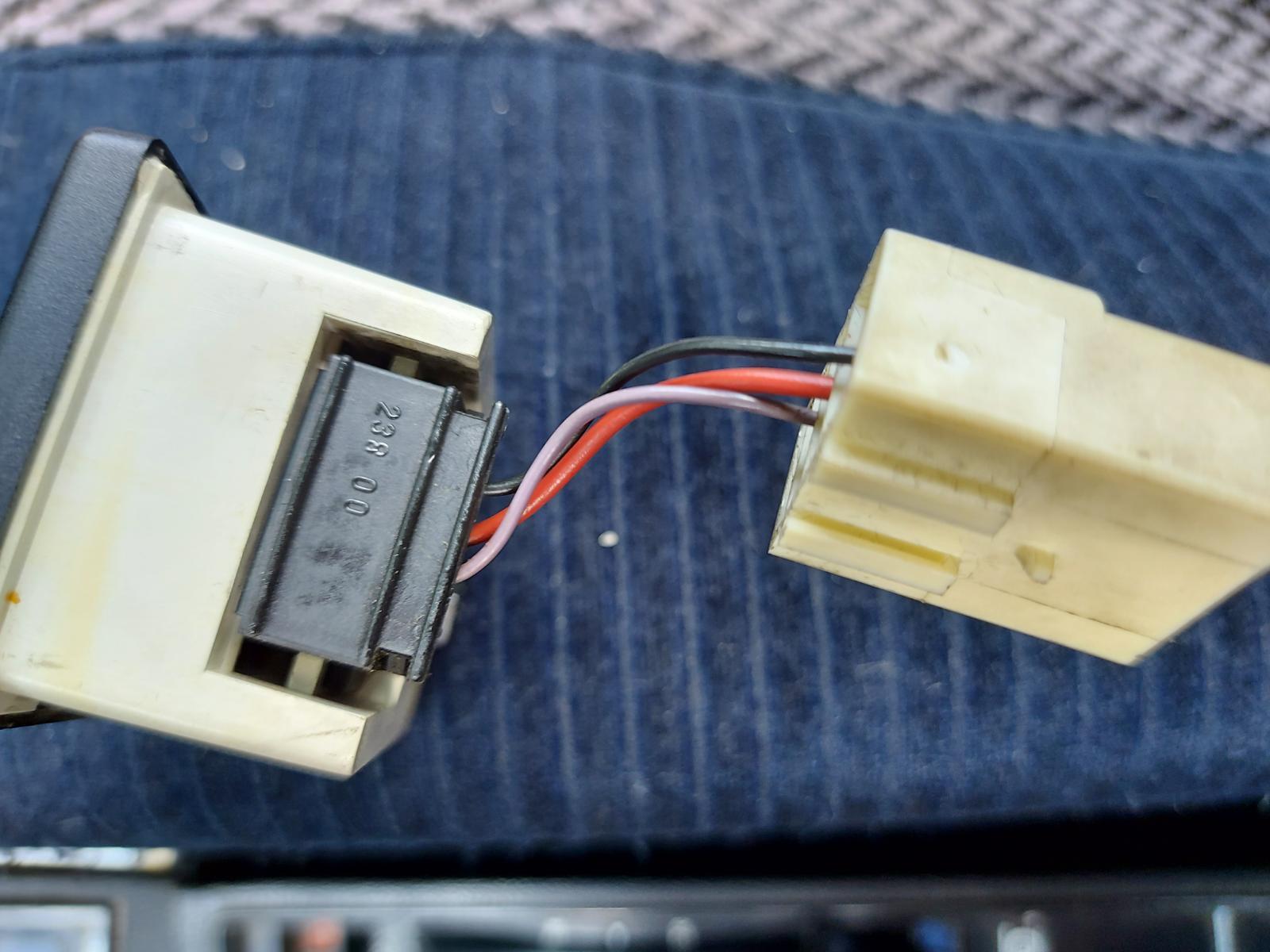

Hier die Uhr , welche funktioniert mit drei Anschlüssen.

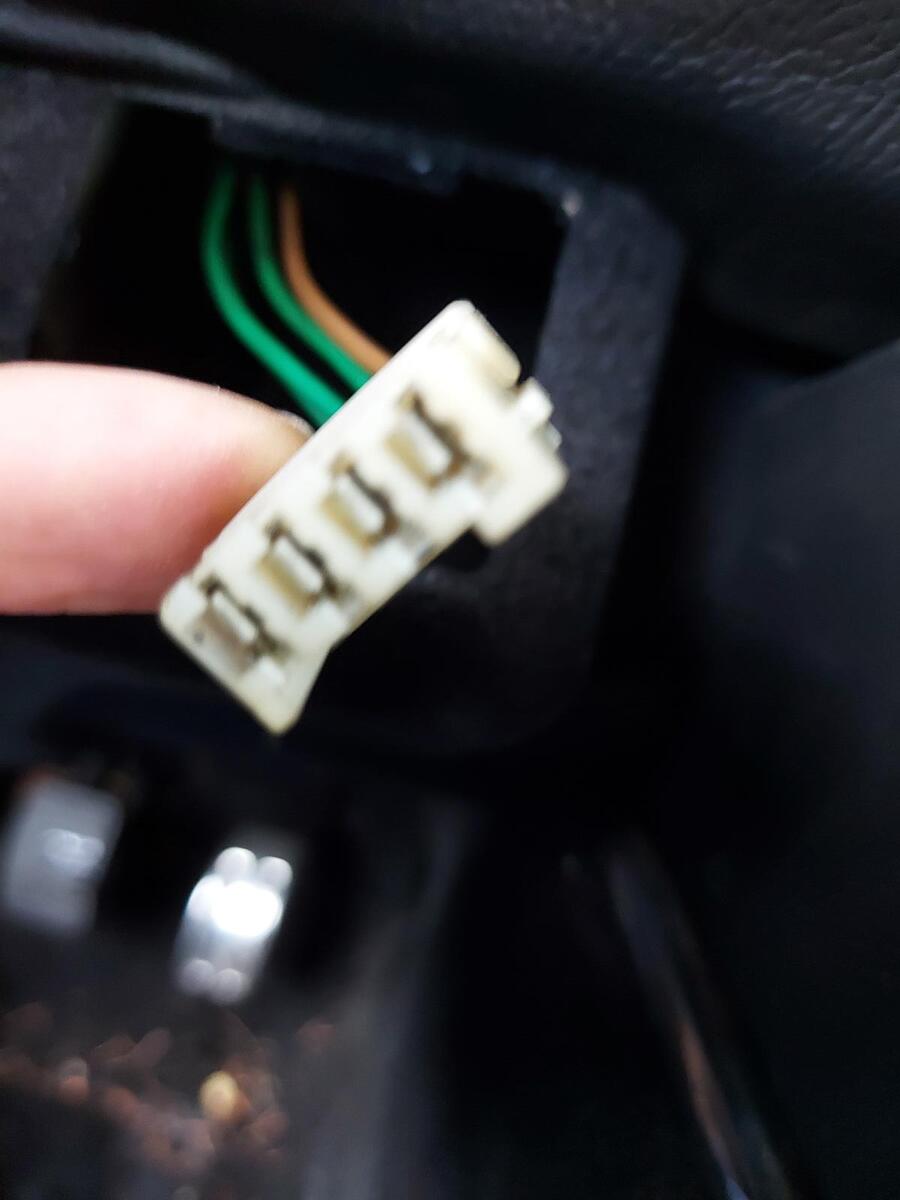

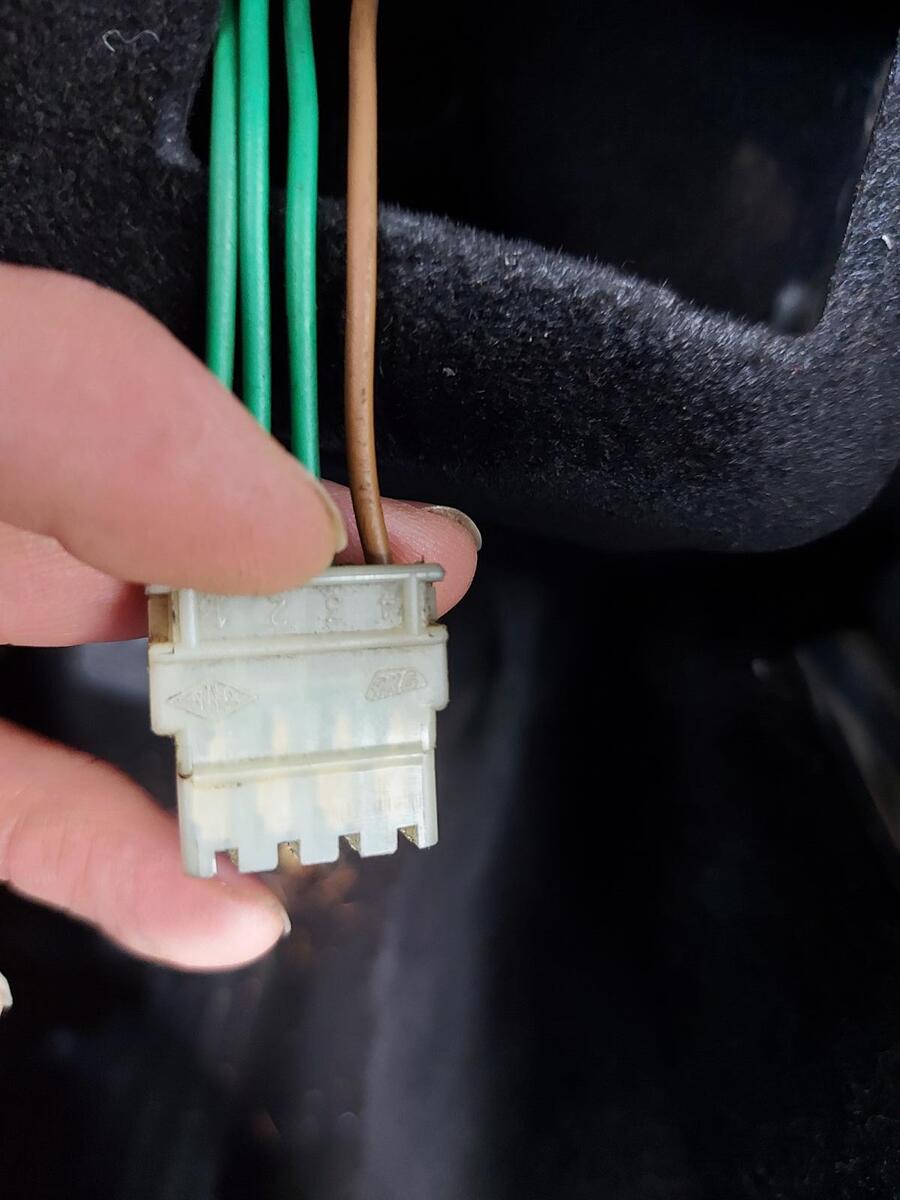

 Hier nun der Anschluß der Bordelektronik

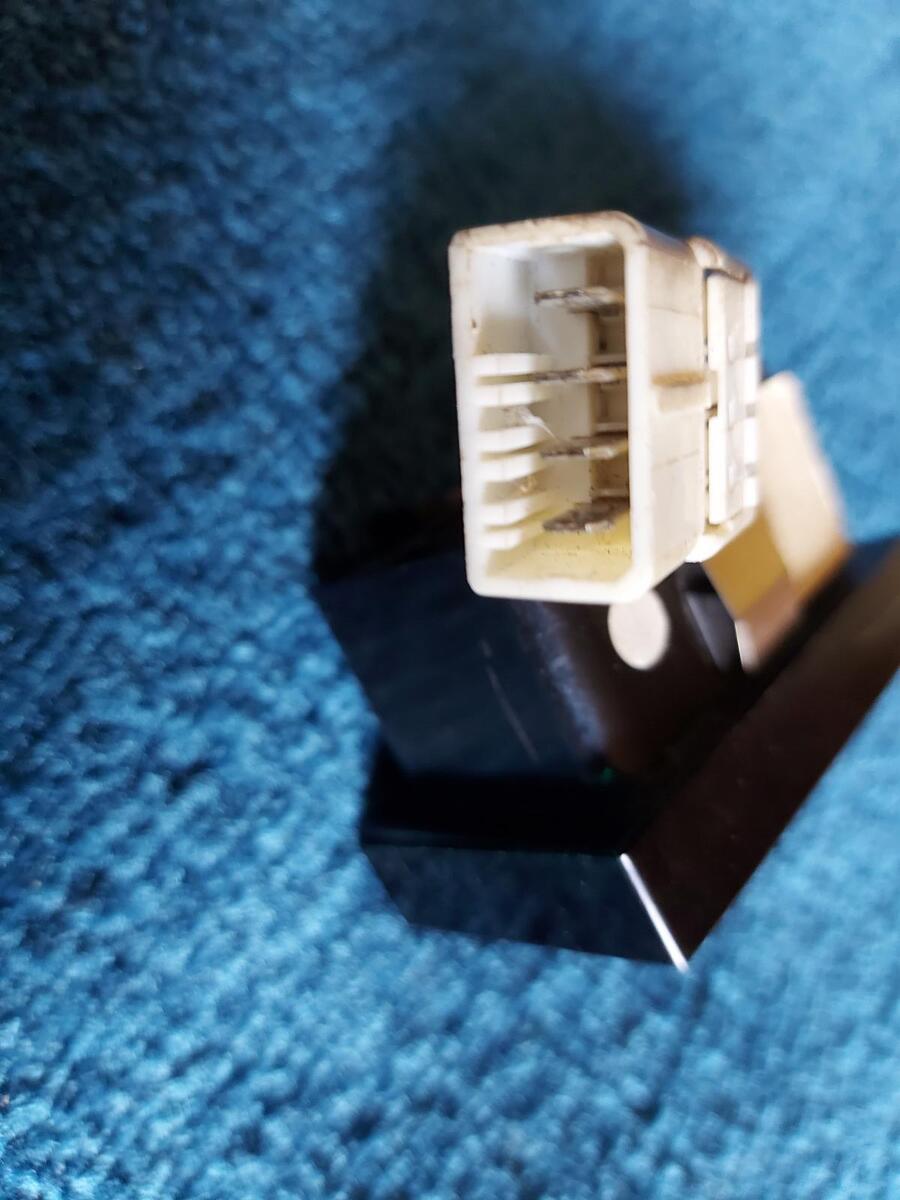

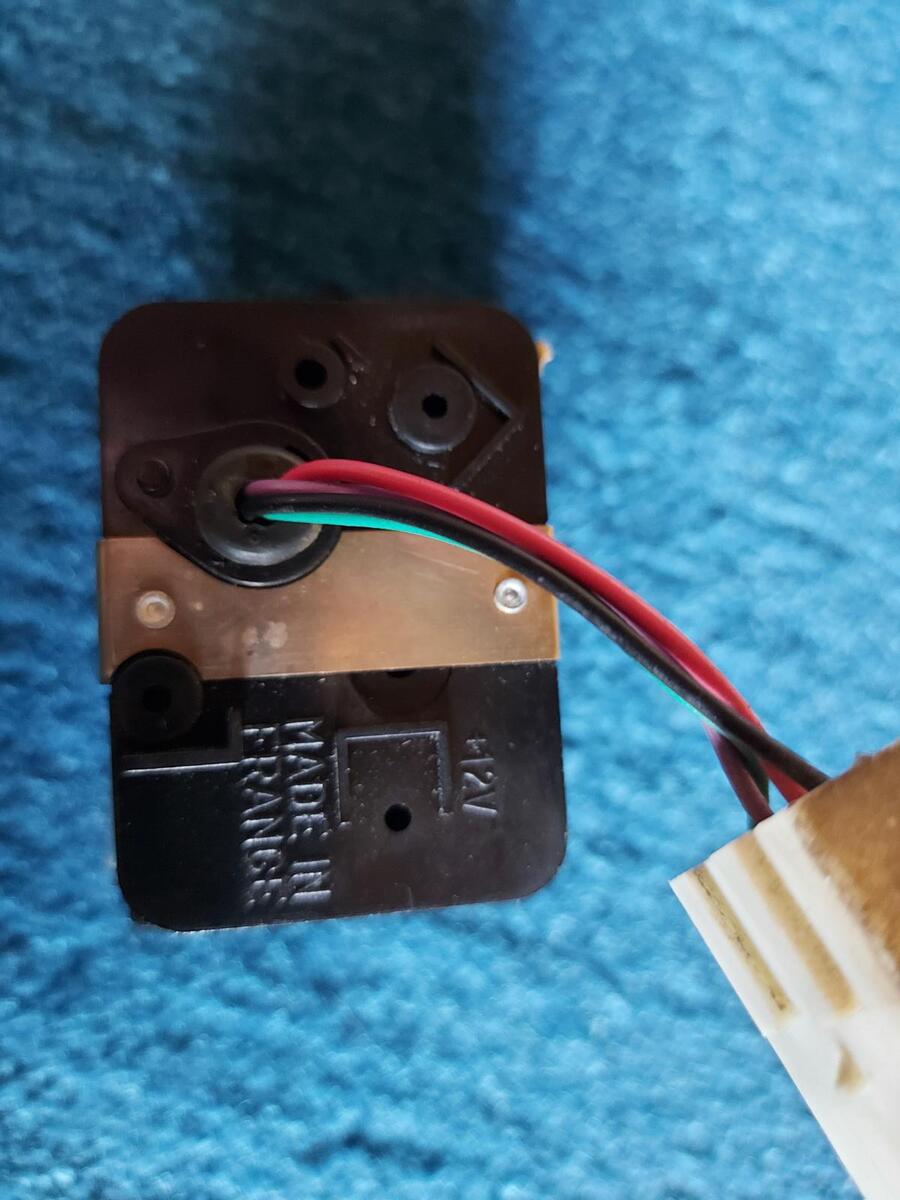

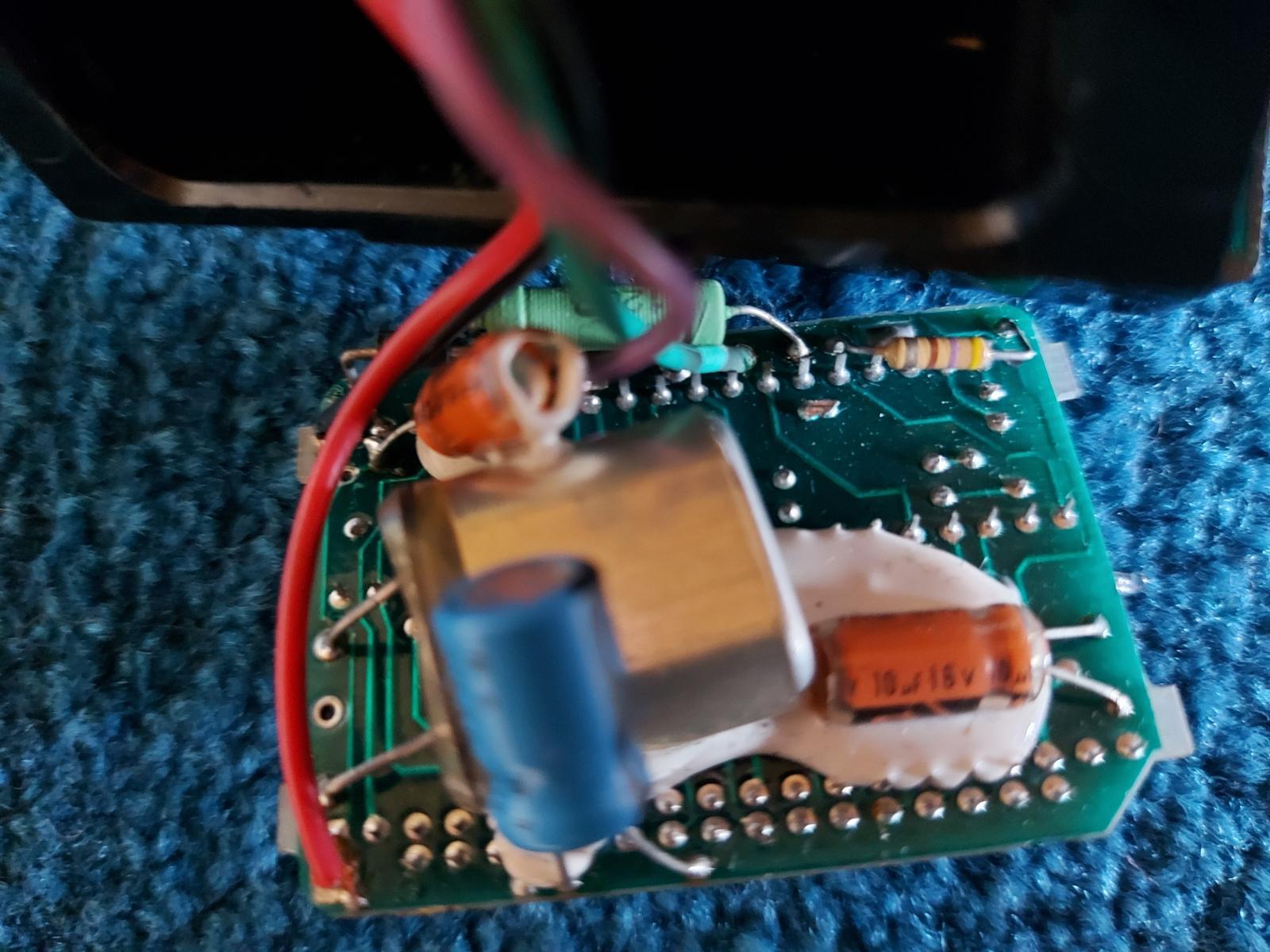

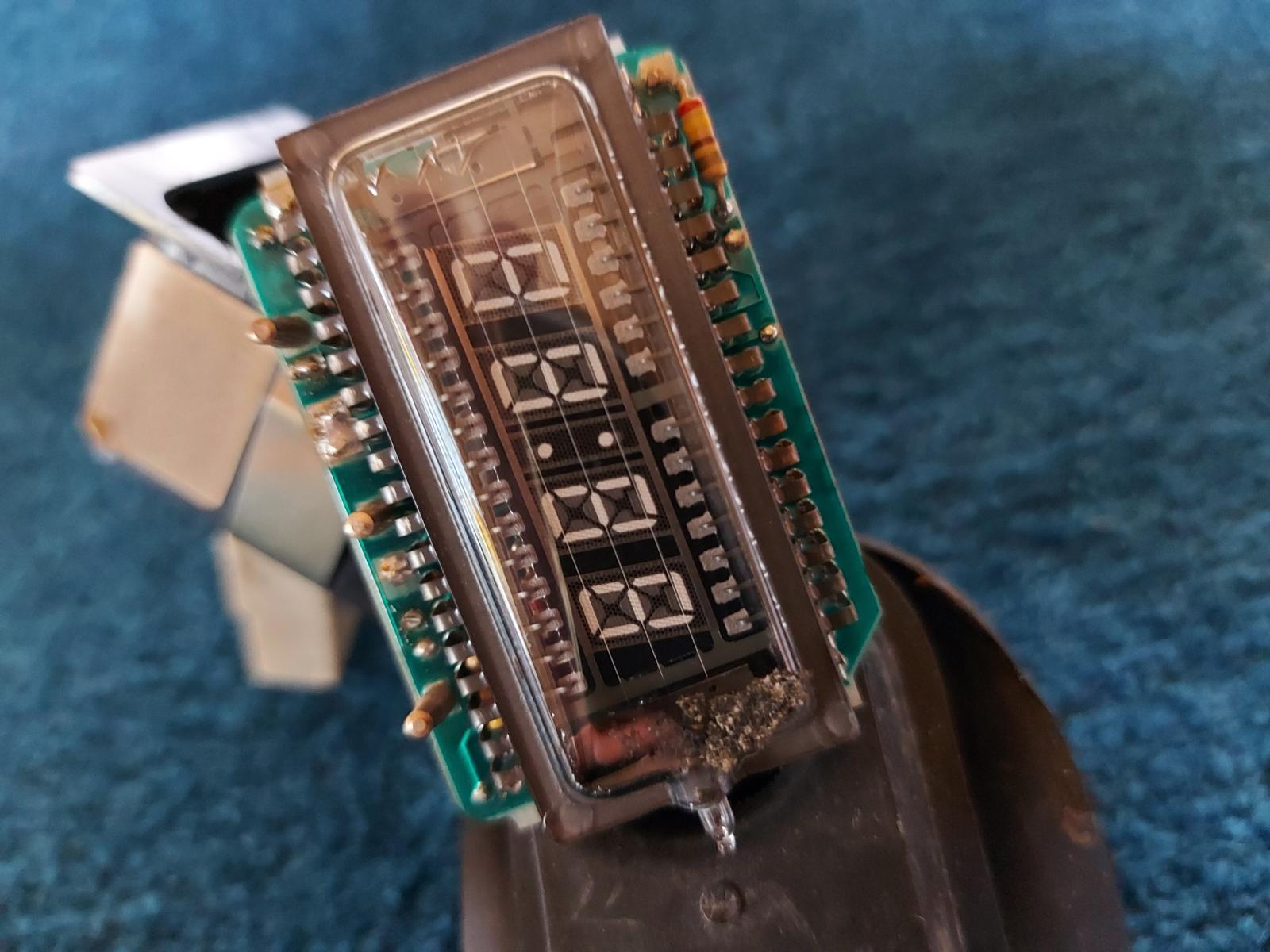

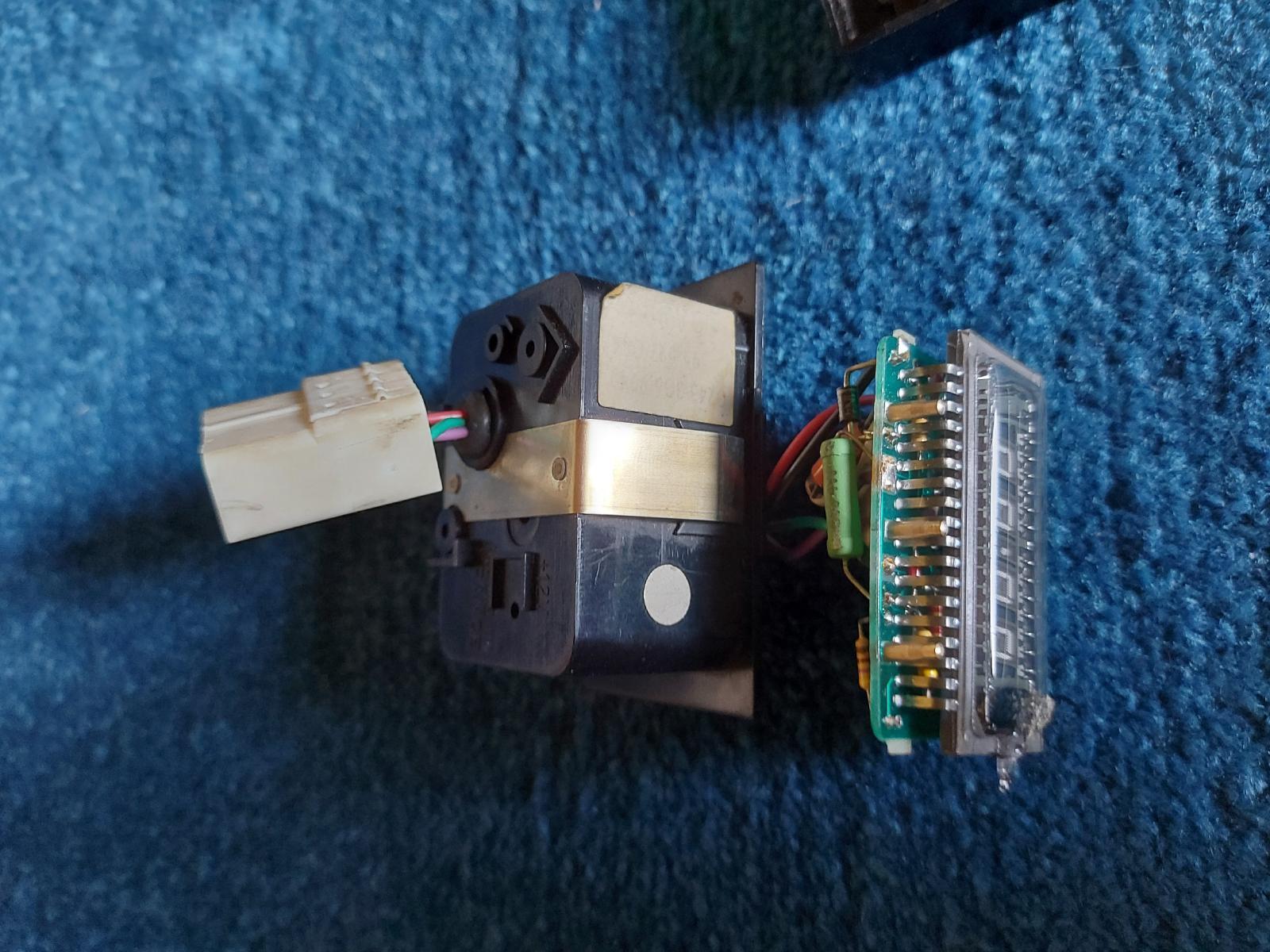

Bei der grünen Digitaluhr funktioniert gar nichts .Diese  hat sogar einen belegten e 4 er Stecker . Kann eine Beschädigung Hier gesehen werden ?

Gruß

Uhr mit Flureszenzanzeige ist natürlich die charmanteste Option. Steht total für 80er, und diese Technik kommt sicher nicht wieder.

Eine gesonderte Beleuchtung gibt es nicht, VFD ist aktiv. Ist das auf dem Foto der Röhre oben rechts ein Klebstoffrest o.ä.? Falls der Glaskörper beschädigt ist (bes. empfindlich ist der Vakuumnippel) und Luft reingeraten ist ist die Röhre leider hin. Kann man in (wirklich) dunkler Umgebung noch das Glühen der Heizdrähte erkennen ? Gäbe wenig Chancen Ersatz zu finden, gilt sehr wahrscheinlich auch für das IC. Wo man eventuell Glück haben könnte ist (falls es daran liegen sollte) eine mangelhafte Anodenspannung. Für die Erzeugung der "Hochspannung" für die Anzeigeröhre ist einer von den Elkos mitverantwortlich. Auf einem von denen wird wohl 50V oder 63V als Spannungsfestigkeit draufstehen, es ist sicher einen Versuch wert den zu ersetzen. Natürlich auf Polung achten und an dieser Stelle lieber keinen größeren Kapazitätswert nehmen. Selten, aber auch die Quarze können defekt werden. Notfalls auch noch einen Versuch wert, da MPX der Anzeige ggf. aus dem Takt stammt.

Viel Glück !

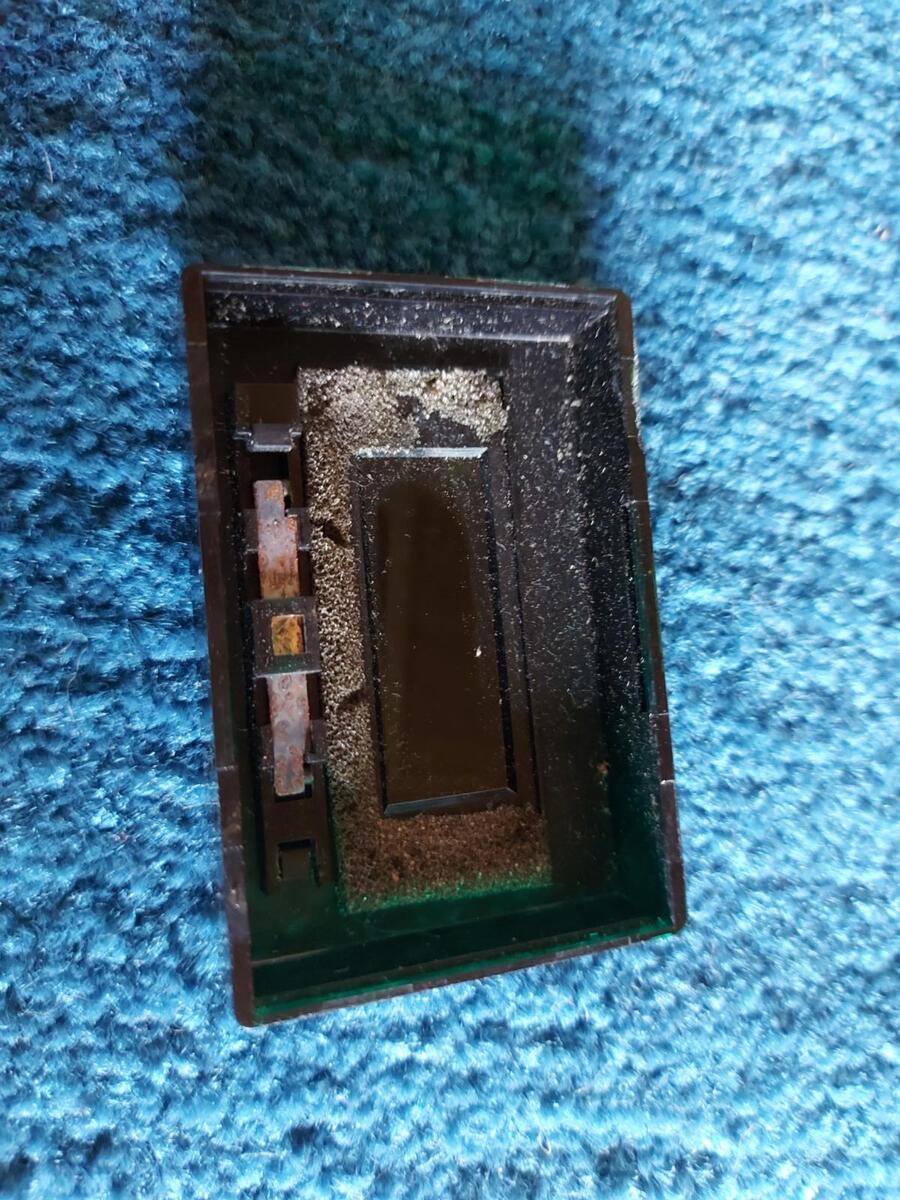

Danke ,surlaplage, die Glasröhre ist ok, das was man sieht sind Schaumstoffreste. Das schwarze angelaufene , weiß ich nicht. Die Röhre zeigt eigentlich keinen Schaden.

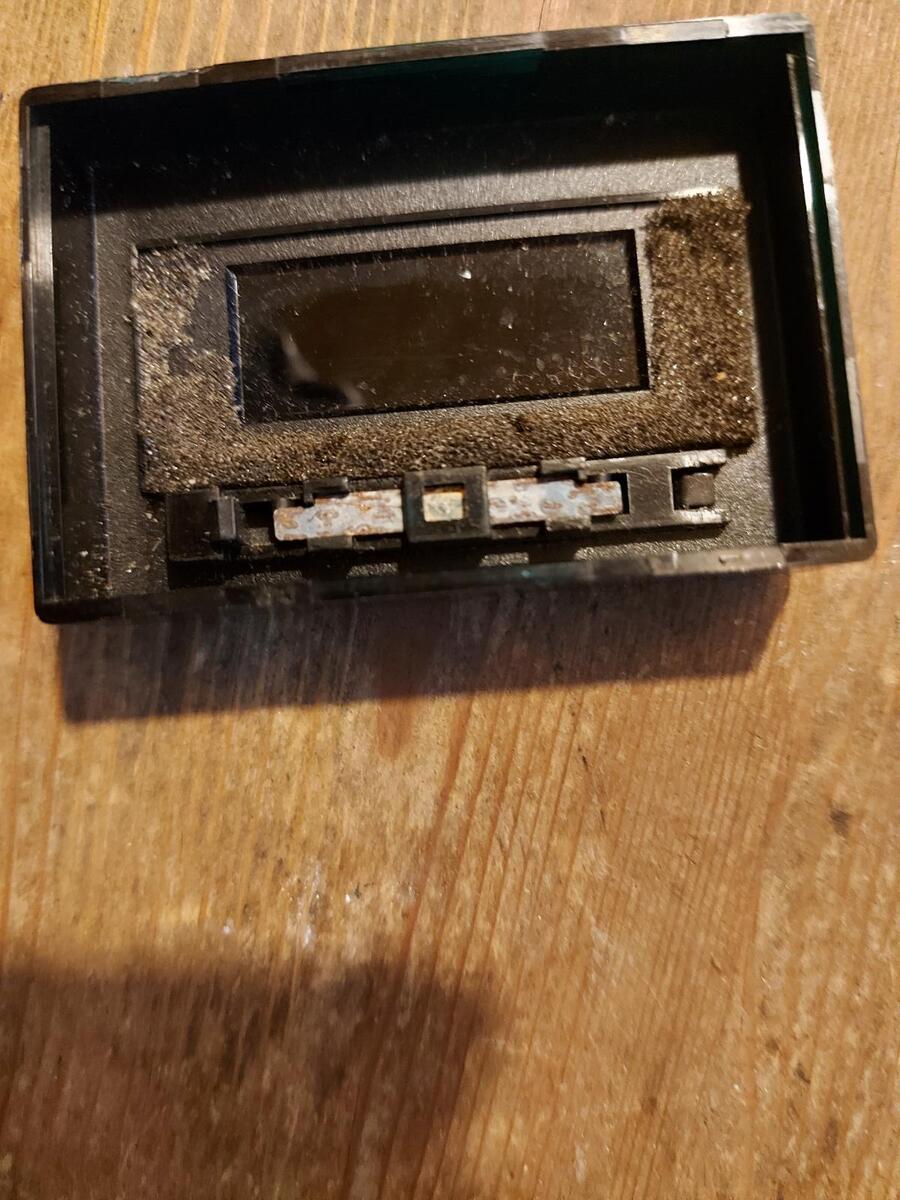

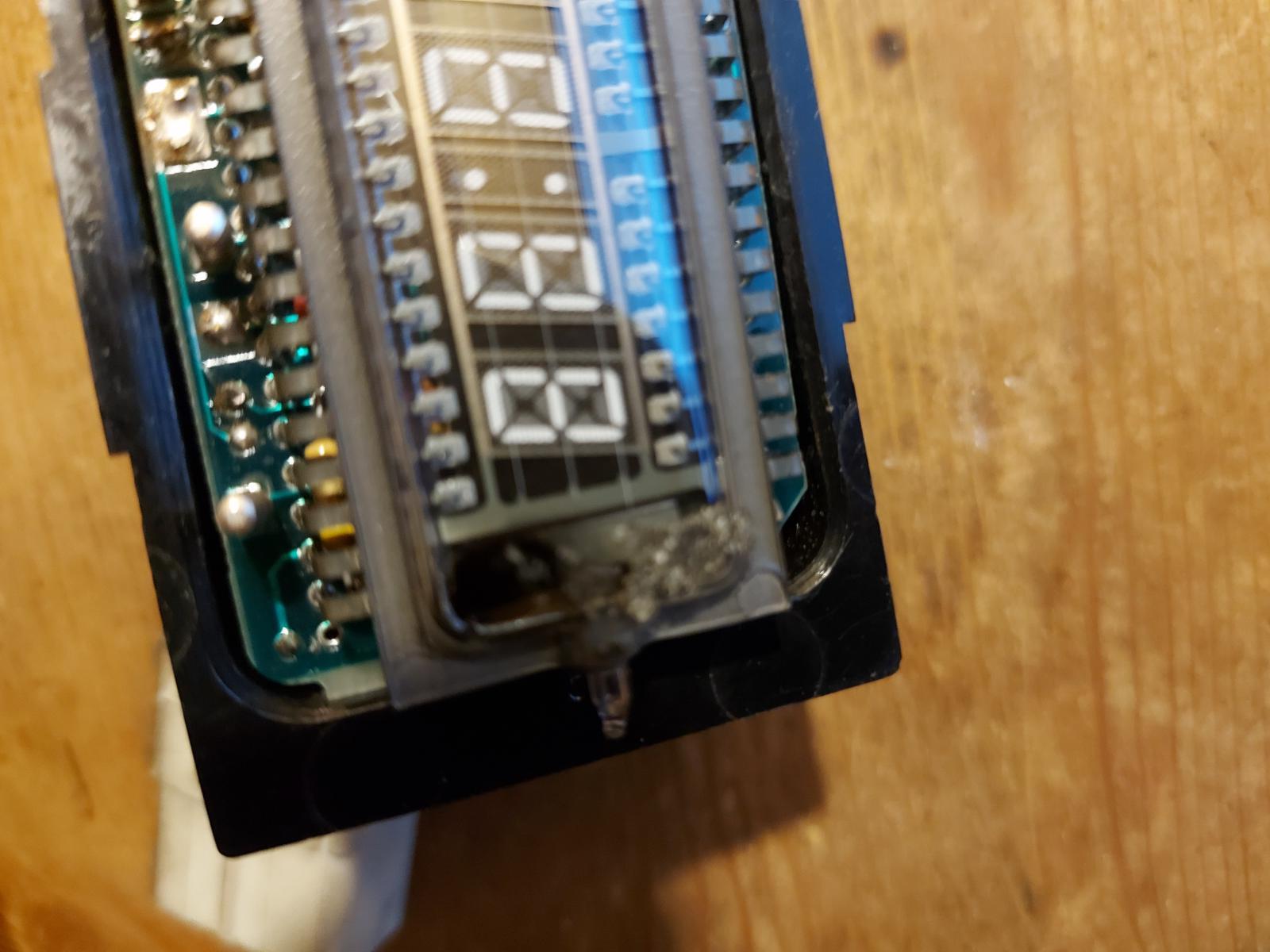

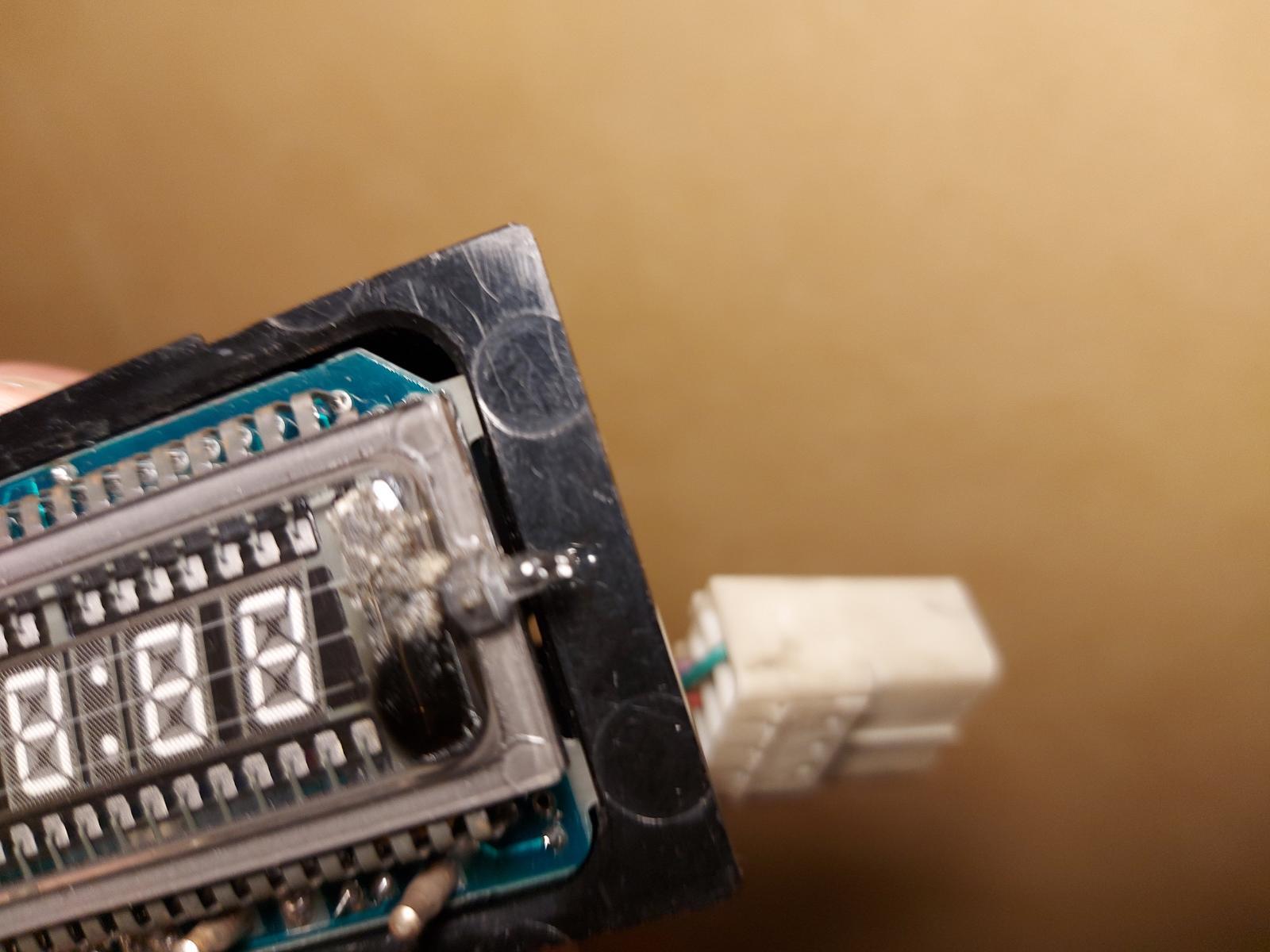

Nochmals ein besseres Foto



Die schwarze Färbung ist von innen. Ist wohl der Schaden an der Uhr ?

Der dunkle (schwarze) innere Belag in einer Ecke ist normal. Die Anzeigeröhre könnte durchaus noch ok sein.

Kannst du entziffern was auf den beiden Elkos links im Bild steht ? Ich meine den blauen und den stehenden - das Foto ist da unscharf, aber er sieht (vielleicht nur deshalb) oben sonderbar aus.

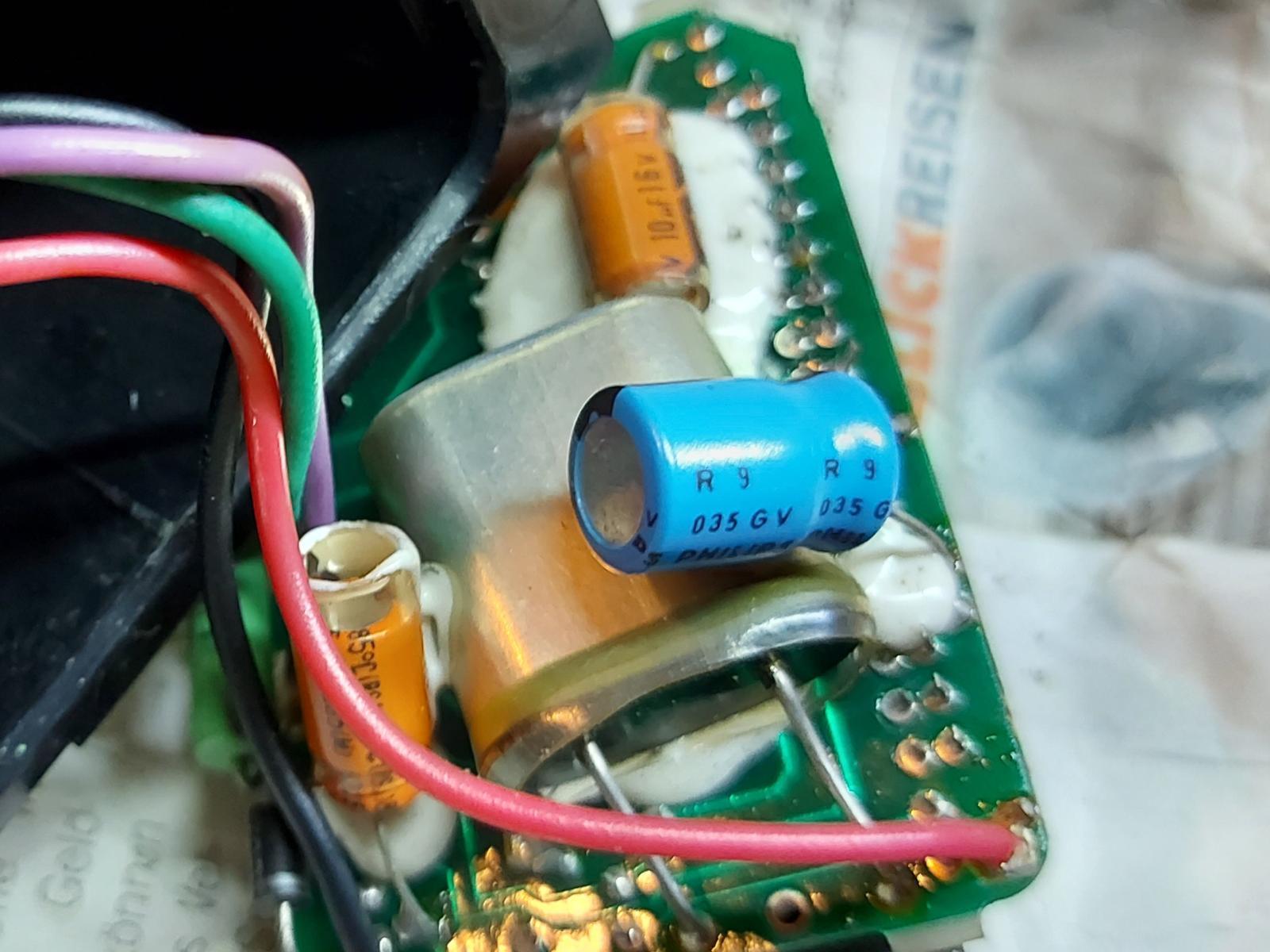

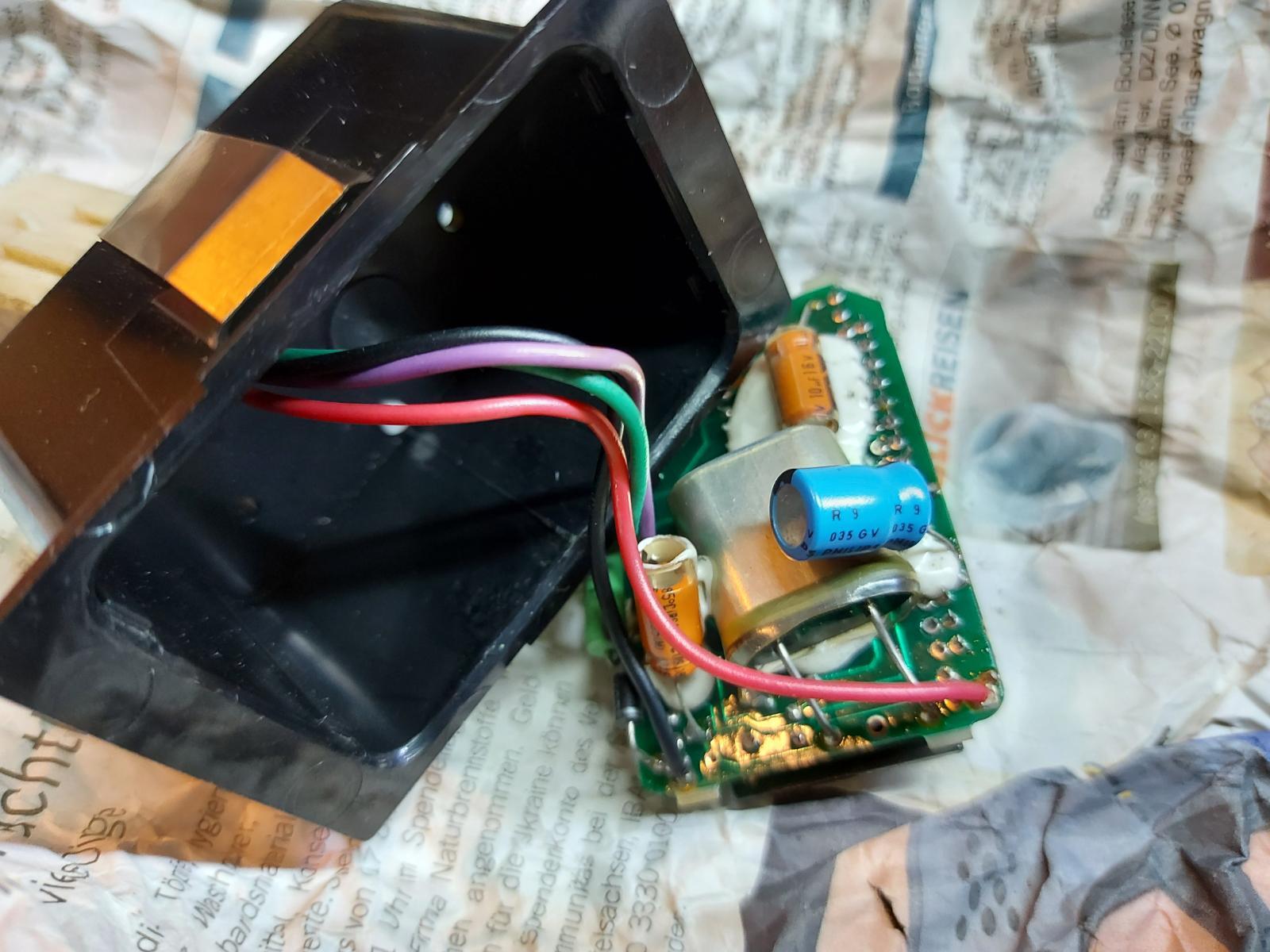

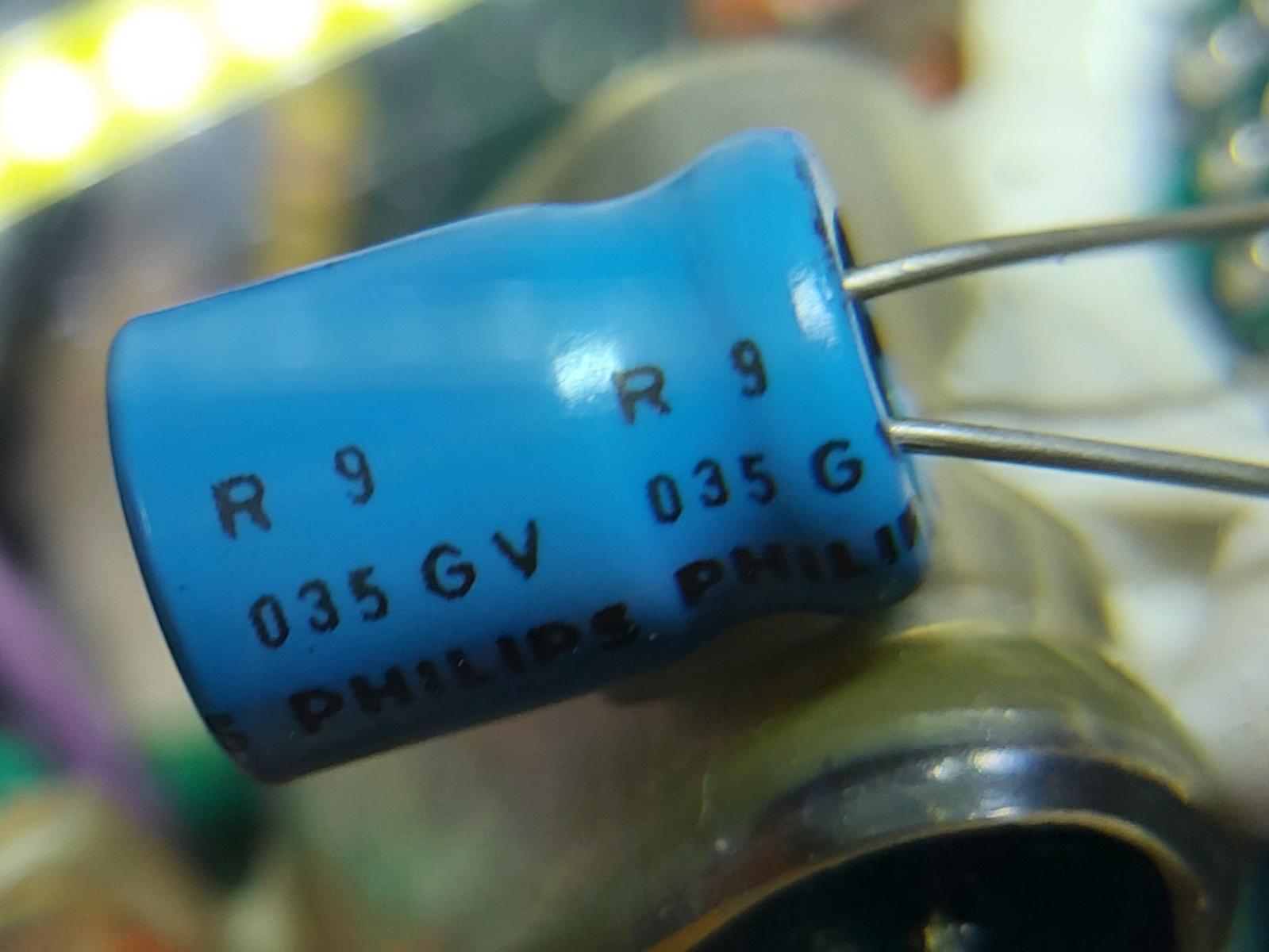

Hallo surlaplage , hier die Bezeichnungen . Bzw .Fotos . Blauer stehender hat die Bezeichnung : R 9  , 035 GV von Philips

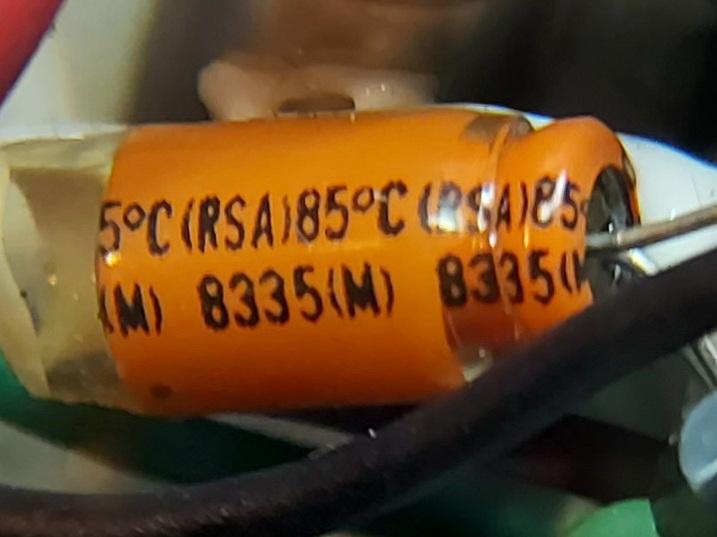

Der stehende  orange/braune (RSA) 8335 (M).

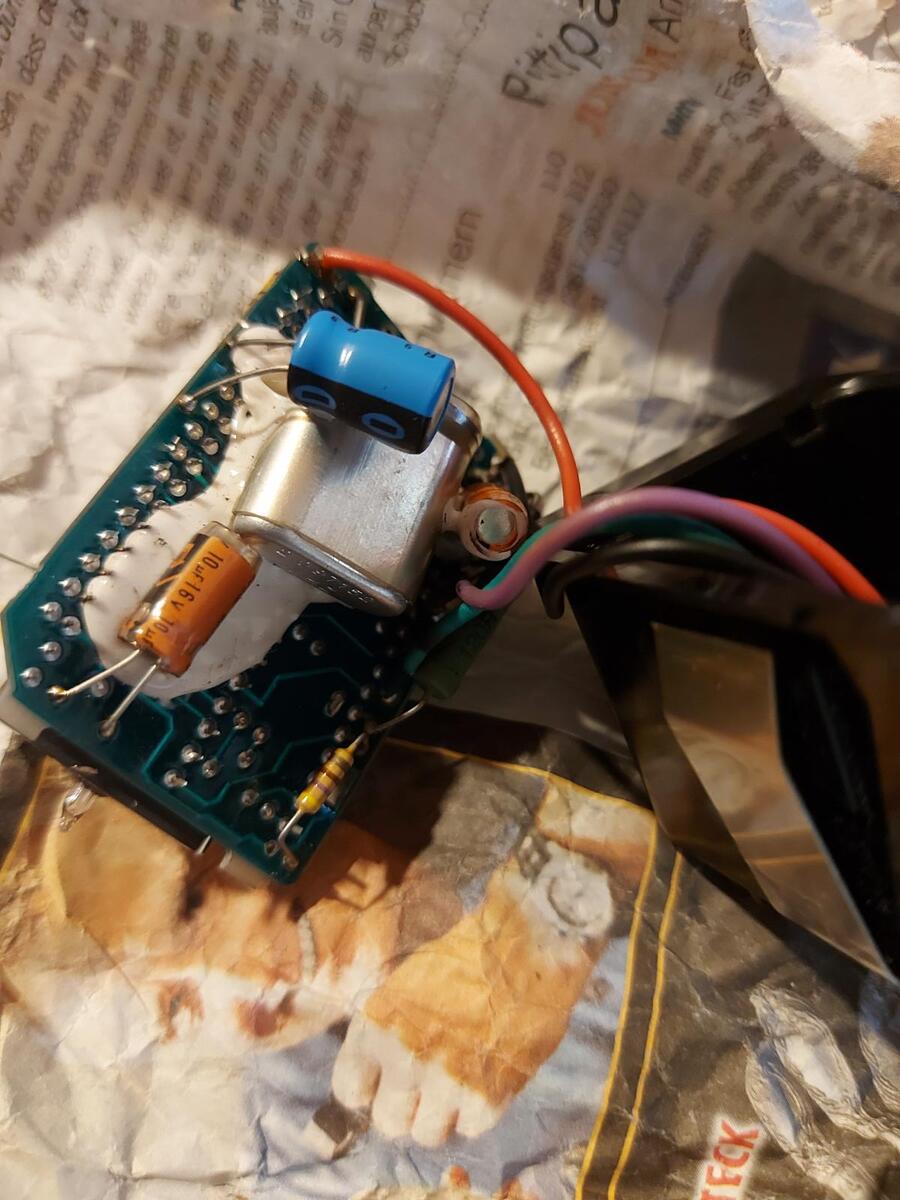

Hier die Fotos . Das letzte Foto ,  zeigt den auf dem Foto ganz recht.

Im Voraus danke

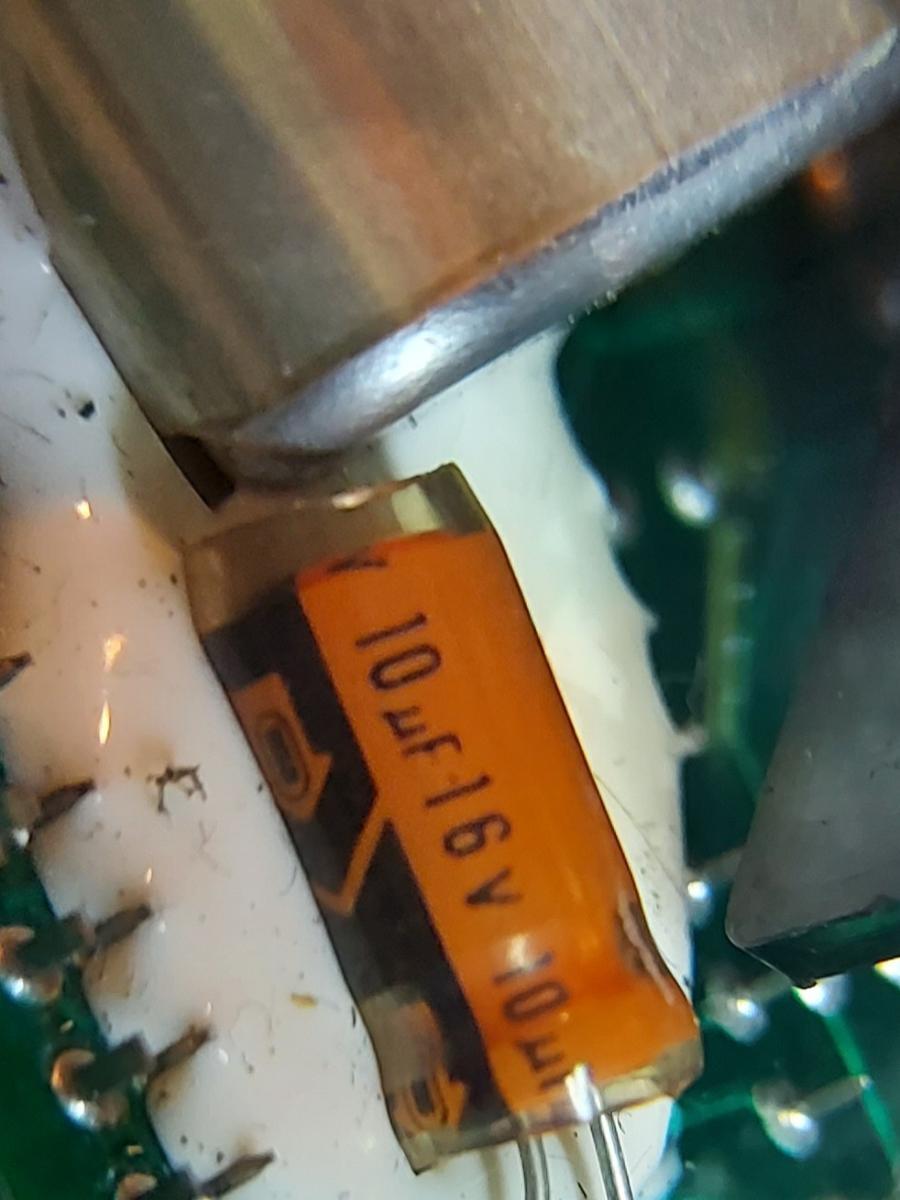

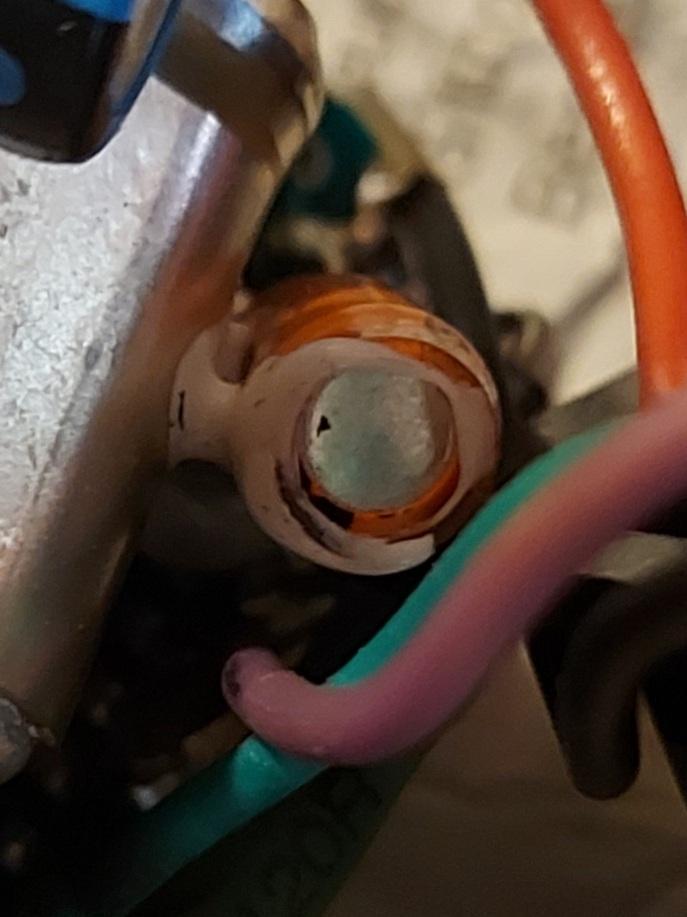

Hier nochmal eine Nahaufnahme von dem angesprochenen Elko

Bei den Elkos waren eigentlich die Aufschriften zu deren elektrischen Werten (µF, V) gemeint (auf der gegenüberliegenden Seite der Teile). Wie dem auch sei: Es ist nicht gut zu erkennen (ja, ist schlecht zu knipsen und ja auch eh nur Sichtprüfung), aber es sieht mir so aus als wäre der "stehende" auf der Anschlussseite schon etwas aufgebläht. Centteil, Tauschversuch lohnt sich. Auf Polung achten (normalerweise ist Minus markiert), und kein "antikes" Lötgerät verwenden. Die alten MOS Uhren-ICs sind elektrostatisch schon recht empfindlich. Ansonsten sehe ich auf den Fotos außer den genannten nur noch eine Diode als einfachst verfügbaren Kandidaten. Vermutlich 1N400X, läßt sich aber (meistens) auch eingebaut testen mit jedem Vielfachmessgerät mit Diodenbereich: in eine Richtung an das Teil gehalten sollten dabei um 0,7V angezeigt werden.



Ich danke Dir.

🙂
